Question

Pourquoi les résultats sont-ils parfois supprimés dans RFEM/RSTAB lors de l'importation des données dans Revit ?


Réponse:
L'interface entre Dlubal et Revit fonctionne grâce aux identificateurs globaux uniques (GUID). Revit attribue un GUID à chaque objet. Ce GUID est transféré via l'interface et ajouté à l'objet Dlubal correspondant (barre, surface, etc.) lors de l'importation et de l'exportation. Les GUID permettent d'effectuer des mises à jour dans les deux sens d'échange et seuls les objets à mettre à jour sont affectés par de telles modifications. Les autres objets restent les mêmes. Cela améliore la compatibilité lors de l'échange de données.

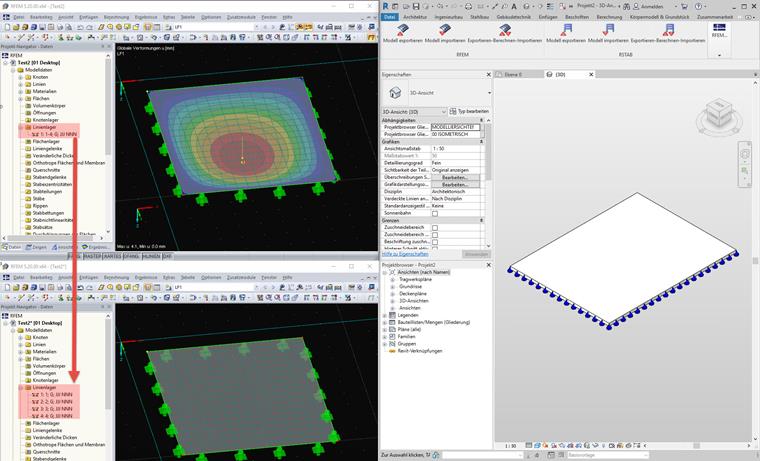

Chaque objet dans Revit doit avoir un équivalent dans l'application Dlubal pour que la comparaison soit effectuée. Revit traite chaque appui linéique individuellement, par exemple. Si un type d'appui linéique est assigné à plusieurs lignes dans RFEM, des doublons de ce type d'appui linéique sont créés lors de l'exportation vers Revit. Une ligne est donc assignée à chaque doublon. Par conséquent, seule une comparaison élément par élément est possible (voir la Figure ci-contre).

Il est possible que les résultats soient supprimés à cause de la fonctionnalité de l'interface décrite et de la modification des données du modèle Dlubal qui en résulte. Il est donc recommandé d'exporter le modèle dans Revit avant le calcul. Les résultats peuvent être transférés de manière rétroactive durant une seconde exportation.
