Cuando observo los resultados más en detalle, he notado que las distribuciones de los momentos en los pilares muestran diferentes direcciones o cambian de signos.

Respuesta

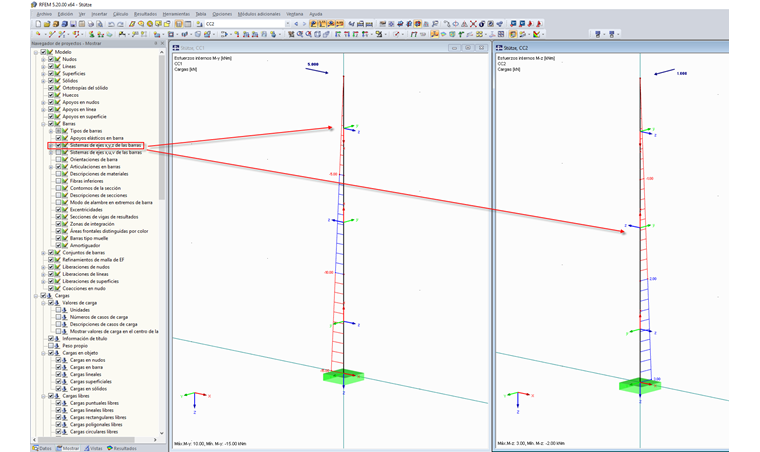

Siempre es necesario usar la orientación y giro de la barra  para definir los pilares que consisten en varias barras individuales. Algunas barras tienen el eje x dirigido hacia arriba o girado (ver figura 01). Debido a las diferentes orientaciones, el signo cambia para My o Mz.

Es muy fácil comprobar estos ajustes activando la visualización de los sistemas de ejes de barra (ver figura).

Palabras clave

Orientación de la barra Giro de la barra Momento Signo Giro Distribución de momentos
