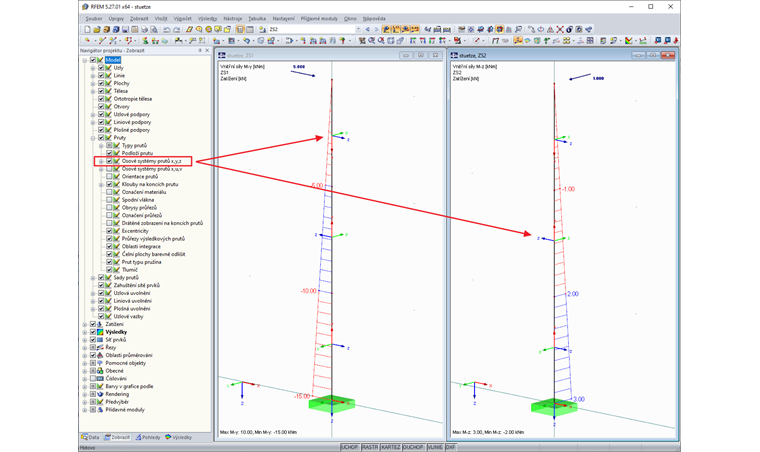

Při zadávání sloupů z několika jednotlivých prutů je třeba vždy dbát na orientaci a natočení prutů. Některé pruty mají osu x směrovanou nahoru nebo jsou natočené (viz Obrázek 01). Z důvodu odlišné orientace se znaménko změní pro My resp. Mz.
Dotaz
Při bližším prozkoumání výsledků jsem si všiml, že průběhy momentů ve sloupech ukazují do různých směrů resp. mění znaménko.
