¿Por qué la longitud de corte compensada de la superficie de membrana no es compatible con la compensación definida?

Respuesta

El procedimiento de aplanamiento integral en RF-CUTTING-PATH no aplana cada corte individualmente, sino la geometría completa del modelo en un solo paso. El tipo de línea de las unidades de corte respectivas también tiene un efecto en los cortes adyacentes.


En el caso de una línea de soldadura entre dos cortes, el programa garantiza una uniformidad de línea en la zona de conexión. La geometría de los cortes se determina de tal forma que las longitudes relevantes de los bordes de los cortes sean idénticas.

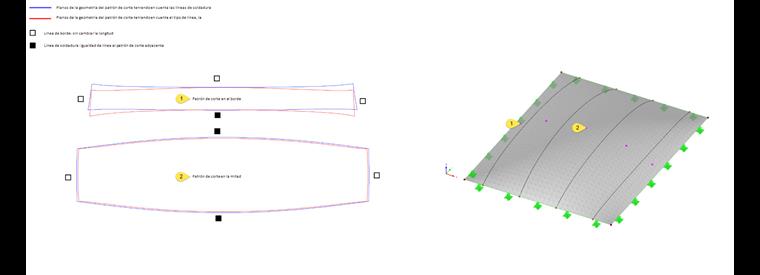

El tipo de línea "Línea de contorno" permite una vista independiente de las unidades de corte posteriores. La longitud de las líneas de contorno en el área contigua puede ser diferente.


Básicamente, las unidades de corte cumplen con las siguientes condiciones:

  1. Compensación de superficie,
  2. Compensación de línea de contorno y
  3. Tipo de línea de contorno
Estos requisitos están representados numéricamente con precisión en el cálculo integral. Especialmente para cortes en el área de contorno, normalmente el proceso no determina una forma de corte universalmente aplicable debido a que hay demasiadas condiciones de contorno.


En este caso, el programa se acerca a una solución óptima. Los cortes afectados son particularmente notables debido a su curvatura en relación con la solución no compensada. Debido al mayor grado de modificación, estos cortes también difieren ligeramente de las especificaciones de compensación definidas, pero están en equilibrio con todos los demás cortes debido al cálculo global.









Palabras clave

Compensación Corte Aplanamiento Longitud de corte Superficie de la membrana
