Pregunta

¿Por qué no es posible modificar el espesor de elementos de una sección en SHAPE-THIN?


Respuesta:
Estos elementos de sección pertenecen a una sección insertada y, por lo tanto, no se pueden editar individualmente.

Si desea modificar los elementos individuales de una sección insertada, puede hacerlo de varias maneras:
1. Selección de otra sección de la biblioteca de secciones

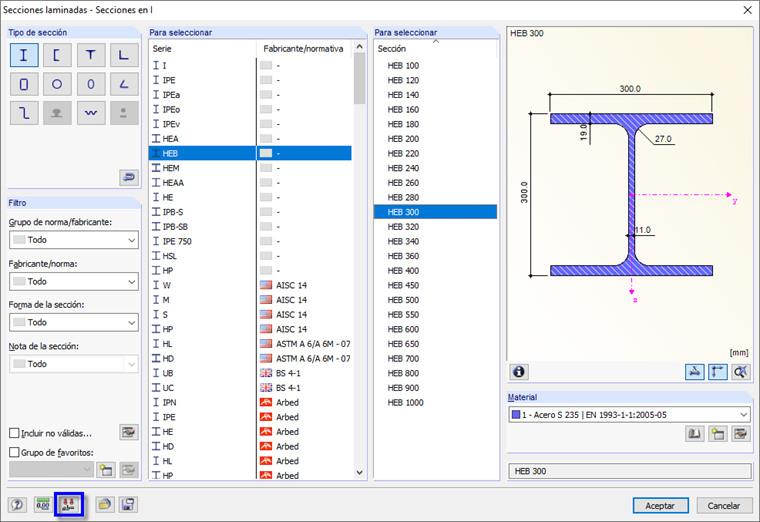

Si edita la sección o selecciona otra, también se cambiarán los elementos correspondientes. Haga clic en el botón "Entrada paramétrica" para modificar las propiedades de la sección especificada. Esta opción es especialmente útil si quiere guardar la geometría base y la simetría de la sección original. El espesor de la chapa y la altura o anchura total se pueden ajustar muy fácilmente de esta manera.
2. Reducir la sección a elementos individuales
De esta manera, puede crear elementos individuales e independientes a partir de la sección insertada. Posteriormente, se pueden editar como los elementos creados normalmente. Este procedimiento es útil, por ejemplo, si desea cambiar la geometría de la base de la sección original.
