Odpowiedź:

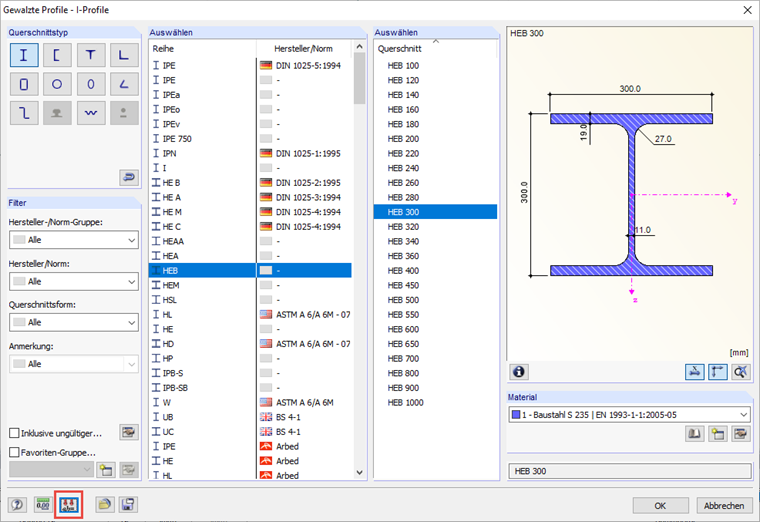

Te elementy przekroju należą do wstawionego przekroju, w związku z czym nie mogą być edytowane pojedynczo.Jeżeli chcesz zmodyfikować poszczególne elementy wstawianego przekroju, możesz to zrobić na kilka sposobów:
Pytanie
Dlaczego w SHAPE-THIN nie można modyfikować grubości pojedynczych elementów przekroju?
Jeżeli chcesz zmodyfikować poszczególne elementy wstawianego przekroju, możesz to zrobić na kilka sposobów:
Czy mają Państwo jakieś pytania?
Długość: 00:00:55 min
Długość: 00:00:30 min
Baza informacji
Długość: 00:00:32 min
Długość: 00:00:52 min
Długość: 00:00:55 min
Funkcja produktu
Długość: 00:00:35 min
Długość: 00:00:00 min
Ogólne informacje
Długość: 00:02:35 min
Bemessung einer geschweißten Verbindung eines HEA-Profils unter zweiachsiger Biegung mit Normalkraft. Nachweis der Schweißnähte für die gegebenen Schnittgrößen nach dem vereinfachten Verfahren (DIN EN 1993-1-8 Abs. 4.5.3.3 ) mittels DUENQ.
Beim Nachweis eines Stahlquerschnitts nach Eurocode 3 ist die Zuordnung des Profils zu einer der vier Querschnittsklassen entscheidend. Die Klassen 1 und 2 ermöglichen eine plastische Bemessung, für die Klassen 3 und 4 sind nur elastische Nachweise zulässig. Neben der Beanspruchbarkeit des Querschnitts ist die ausreichende Stabilität des Bauteils nachzuweisen.
W SHAPE-THIN, obliczenia użebrowanych paneli wyboczeniowych można przeprowadzić zgodnie z sekcją 4.5 normy EN 1993-1-5. W przypadku wyboczenia usztywnionego panelu należy uwzględnić powierzchnie efektywne od lokalnego wyboczenia poszczególnych paneli w płycie i usztywnieniach oraz powierzchnie efektywne całego wyboczenia całego panelu.
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
- Modelowanie przekroju za pomocą elementów, profili, łuków i elementów punktowych
- Biblioteka właściwości materiałów, granic plastyczności i naprężeń granicznych, którą użytkownik może rozbudowywać
- Właściwości przekrojów otwartych, zamkniętych i niepołączonych
- Efektywne właściwości przekrojów wykonanych z różnych materiałów
- Określanie naprężeń w spoinach pachwinowych
- Analiza naprężeń wraz z obliczaniem skręcania swobodnego i skrępowanego
- Sprawdzanie stosunków (c/t)
- Przekroje efektywne według
- EN 1993-1-5 (w tym płyty usztywnione zgodnie z rozdziałem 4.5)
-
EN 1993-1-3 -
EN 1999-1-1
-
DIN 18800-2
- Klasyfikacja według
-
EN 1993-1-1
-
EN 1999-1-1
-
- Interfejs z MS Excel służący do importu i eksportu tabel
- Raport
Wszystkie wyniki mogą być wyświetlane i analizowane w postaci numerycznej i graficznej. W przypadku wizualizacji wyników, narzędzia wyboru pozwalają na ich szczegółową ocenę.
Protokół wydruku jest zgodny z wysokimi normami określonymi w i rstab/rstab-9/co-to-jest-rstab RSTAB. Modyfikacje przekroju aktualizowane są automatycznie.
SHAPE-THIN określa wszystkie odpowiednie charakterystyki przekroju, wraz z plastycznymi siłami granicznymi i momentami. Nakładające się powierzchnie są uwzględniane w sposób realistyczny. Dla przekrojów utworzonych z różnych materiałów, SHAPE-THIN określa idealne charakterystyki przekroju w odniesieniu do materiału referencyjnego.
Oprócz analizy naprężeń w stanie sprężystym, można prowadzić również obliczenia w stanie plastycznym, zawierające interakcję sił wewnętrznych dla różnorodnych kształtów przekroju. Obliczenia interakcji plastycznej prowadzane są według metody Simplex. Podczas analizy naprężeń można wybrać różne teorie (Tresca lub von Mises).
SHAPE-THIN przeprowadza klasyfikację przekroju zgodnie z EN 1993-1-1 i EN 1999-1-1. W przypadku przekrojów stalowych o przekroju 4, program określa szerokości efektywne dla płyt usztywnionych lub nieusztywnionych, zgodnie z EN 1993-1-1 i EN 1993-1-5. W przypadku przekrojów aluminiowych o przekroju klasy 4, program oblicza grubości efektywne zgodnie z EN 1999-1-1.
Opcjonalnie SHAPE-THIN sprawdza wartości graniczne c/t zgodnie z metodami obliczeniowymi el-el, el-pl lub pl-pl zgodnie z DIN 18800. Przekrój jest klasyfikowany według danej kombinacji sił wewnętrznych.
SHAPE-THIN posiada obszerną bibliotekę przekrojów walcowanych i parametryzowanych. Mogą one być łączone lub uzupełniane o nowe elementy. Możliwe jest zamodelowanie przekroju składającego się z różnych materiałów.
Narzędzia i funkcje graficzne umożliwiają modelowanie złożonych kształtów przekrojów w sposób typowy dla programów CAD. W oknie graficznym można wprowadzić elementy punktowe, spoiny pachwinowe, łuki, sparametryzowane przekroje prostokątne i okrągłe, elipsy, łuki eliptyczne, parabole, hiperbole, splajn oraz NURBS. Alternatywnie można zaimportować plik DXF, który stanowi podstawę do dalszego modelowania. Podczas modelowania można użyć także linii pomocniczych.
Ponadto, sparametryzowane wprowadzanie danych umożliwia wprowadzanie danych modelu i obciążeń w określony sposób, tak aby były one zależne od określonych zmiennych.
Elementy można graficznie podzielić lub przydzielić do innych obiektów. SHAPE-THIN automatycznie dzieli elementy i zapewnia nieprzerwany przepływ ścinający poprzez wprowadzenie elementów zerowych. W przypadku elementów zerowych można zdefiniować określoną grubość, aby kontrolować przenoszenie ścinania.
Jaka jest różnica pomiędzy SHAPE -THIN 9 a SHAPE -THIN 8?
Podczas uruchamiania programu otrzymuję Ostrzeżenie nr 47 „Klucz produktu Dlubal nie jest zgodny z Twoją licencją”. Jak korzystać z pełnej wersji?
Do czego służy spoina pachwinowa w SHAPE‑THIN?
Jak wyświetlić naprężenia ścinające na elementach zerowych w SHAPE-THIN?
Czy jest możliwe modelowanie przekrojów formowanych na zimno w SHAPE-THIN 8 i wymiarowanie ich w RF-/STEEL Cold-Formed Sections?
Podczas obliczania przekroju otrzymuję komunikat, że spoina nie jest połączona z dwoma elementami. Co mam zrobić?
