¿Cómo se deben considerar los cables pretensados en RF-/DYNAM Pro?

Respuesta

El pretensado de los cables tiene una influencia determinante en el comportamiento de la estructura. Por lo tanto, también se debe considerar en la dinámica.

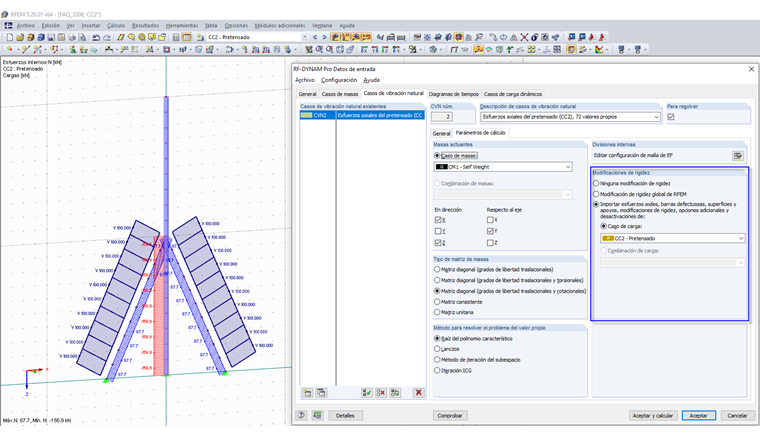

En los casos de vibración natural de un módulo adicional, es posible considerar las modificaciones de rigidez en función de un caso de carga. Con esta opción, la matriz de rigidez geométrica se reescribe para el análisis de vibración natural. Para evitar falsificar los resultados o considerar cualquier efecto no deseado, es importante que el caso de carga que se va a importar contenga sólo el pretensado y no más cargas.

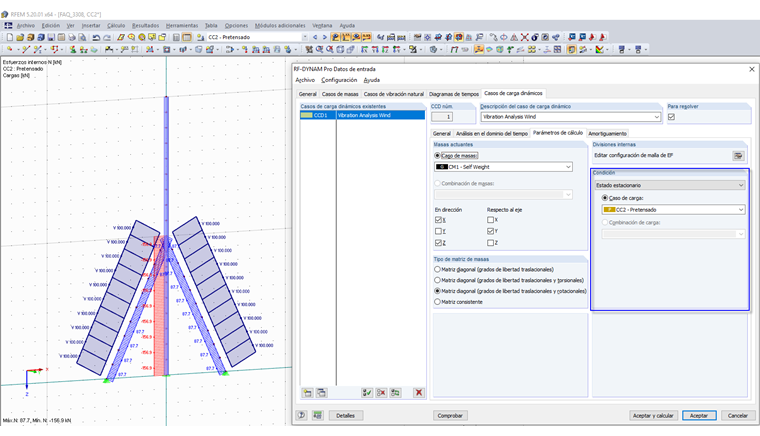

Si desea realizar un análisis del historial de tiempos, asegúrese de que el análisis implícito de Newmark y el análisis explícito no usen los casos de vibración naturales, sino que los parámetros de cálculo se definan directamente en el caso de carga dinámica. Por lo tanto, también se debe tener en cuenta el pretensado. Para ello, está disponible la función "Estado estacionario". Con esta opción, se tienen en cuenta las modificaciones de rigidez resultantes del pretensado.


También hay un artículo técnico interesante sobre este tema.

Palabras clave

Pretensado Pretensado Cable Dinámica Dominio en el tiempo Vibración natural
