Comment les câbles précontraints sont-ils considérés dans RF-/DYNAM Pro ?

Réponse

La précontrainte des câbles a une influence déterminante sur le comportement d'une structure. Par conséquent, elle doit également être considérée dans le calcul dynamique.

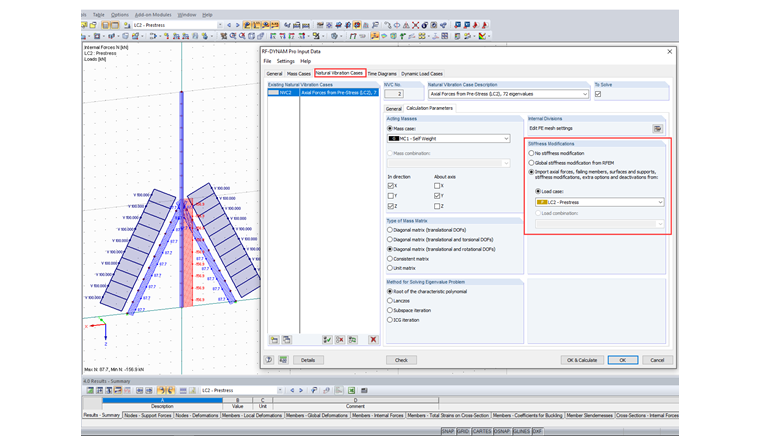

Dans les cas de vibrations propres du module additionnel, il est possible de considérer les changements de rigidité à partir d'un cas de charge. Avec cette option, la matrice de rigidité géométrique est réécrite pour analyser les vibrations propres. Pour ne pas fausser les résultats ou considérer un effet indésirable, il est important que le cas de charge à importer ne contienne que la précontrainte et pas d'autres charges.

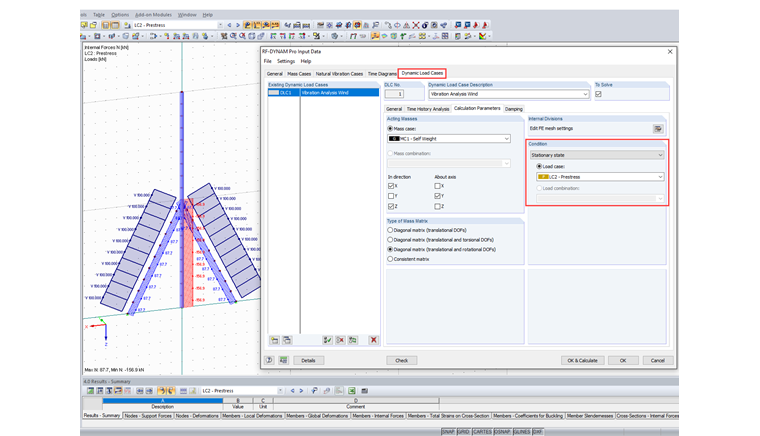

Si vous souhaitez effectuer une analyse de l'historique de temps, assurez-vous que l'analyse implicite Newmark et l'analyse explicite n'utilisent pas les cas de vibration propres et que les paramètres de calcul soient définis directement dans le cas de charge dynamique. La précontrainte doit donc également être considérée, ce que permet la fonction « État stationnaire ». Cette option permet de considérer les changements de rigidité résultants de la pré-contrainte.


Nous vous invitons à consulter cet article de notre base de connaissance à ce sujet.

Mots-clés

Précontrainte Précontraint Câble Analyses dynamiques Historique de temps Vibration propre
