Wie können vorgespannte Seile in RF-/DYNAM Pro berücksichtigt werden?

Antwort

Die Vorspannung von Seilen hat einen maßgebenden Einfluss auf das Verhalten einer Struktur. Deshalb muss diese auch in der Dynamik berücksichtigt werden.


In den Eigenschwingungsfällen des Moduls gibt es die Möglichkeit Steifigkeitsänderungen auf Grundlage eines Lastfalls zu berücksichtigen. Mit dieser Option wird die geometrische Steifigkeitsmatrix für die Eigenschwingungsanalyse umgeschrieben. Um die Ergebnisse nicht zu verfälschen bzw. um keine ungewünschten Effekte zu berücksichtigen, ist es wichtig, dass der einzulesende Lastfall ausschließlich die Vorspannung enthält und keine weitere Belastung.

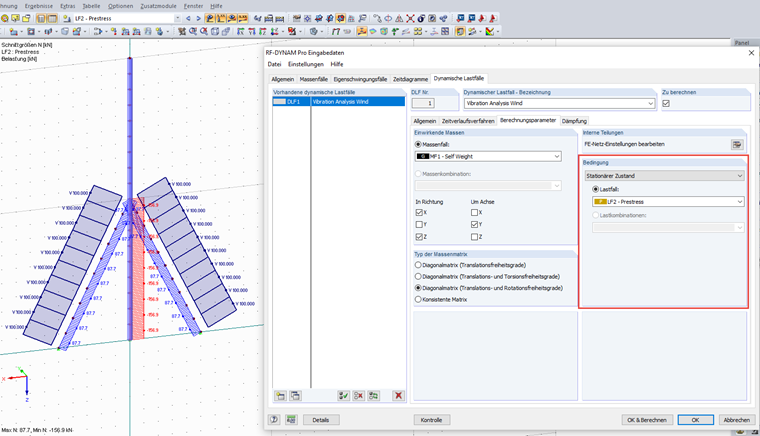

Falls ein Zeitverlaufsverfahren durchgeführt werden soll, muss darauf geachtet werden, dass die  implizite Newmark Analyse sowie die explizite Analyse nicht auf die Eigenschwingungsfälle zurückgreifen, sondern die Berechnungsparameter direkt in dem dynamischen Lastfall definiert werden. Deshalb muss auch hier die Vorspannung berücksichtigt werden. Dazu steht die Funktion "Stationärer Zustand" zur Verfügung. Mit dieser Option werden die Steifigkeitsänderungen resultierend aus der Vorspannung berücksichtigt.


Zu diesem Thema gibt es auch einen interessanten Fachbeitrag.

Schlüsselwörter

Vorspannung Vorgespannt Seil Dynamik Zeitverlauf Eigenschwingung
