Respuesta:

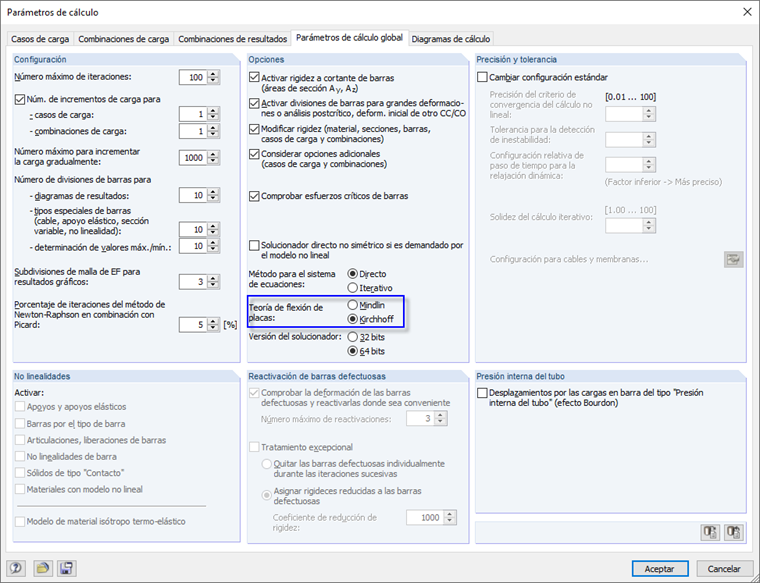

En el caso de desviaciones significativas, el problema puede deberse a la teoría de flexión aplicada (Mindlin o Kirchhoff).
Para esto, consulte las preguntas frecuentes de Mindlin Kirchhof.
Pregunta
Al evaluar las reacciones en el apoyo de una placa apoyada en apoyos lineales, noté que la reacción del apoyo pz 'no se corresponde con el esfuerzo cortante y se desvía significativamente. ¿Por qué?
