Odpověď:

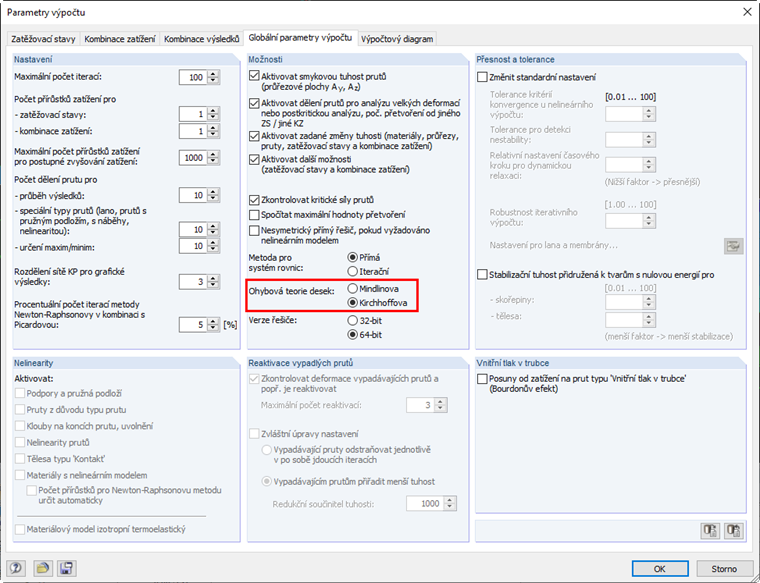

V případě výrazných odchylek může být problém způsoben použitou teorií ohybu (Mindlin nebo Kirchhoff).
Viz také FAQ Mindlin Kirchhoff
Dotaz

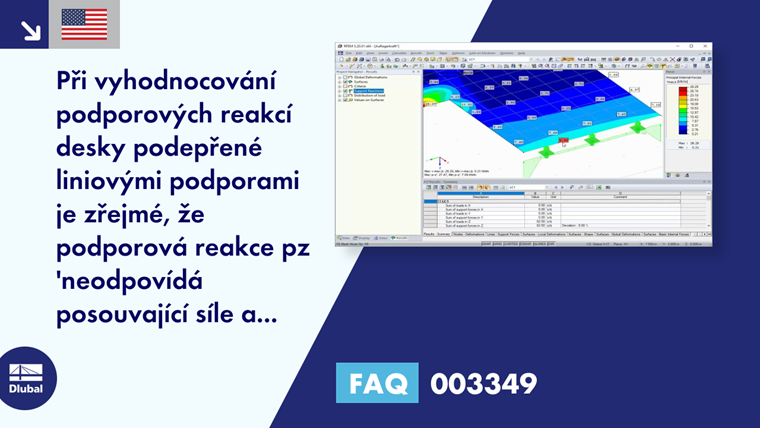

Při vyhodnocování podporových reakcí desky podepřené liniovými podporami je zřejmé, že podporová reakce pz 'neodpovídá posouvající síle a výrazně se odchyluje. Proč?
