Antwort:

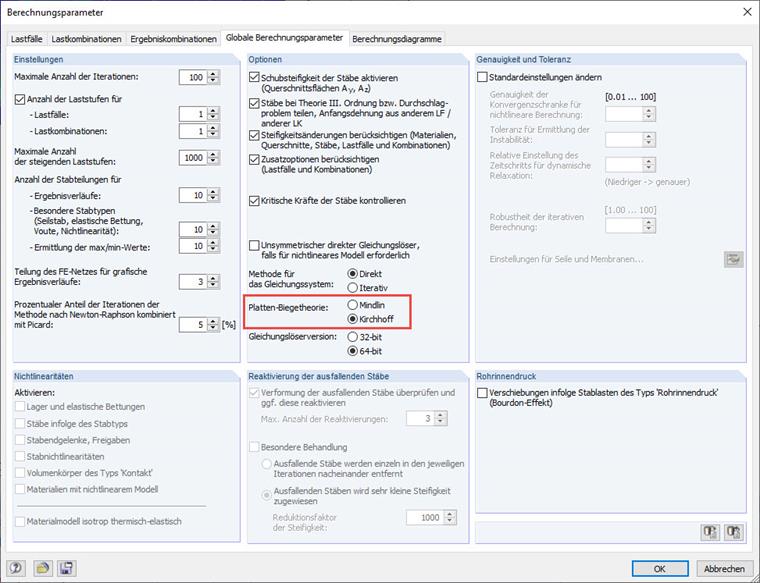

Bei deutlichen Abweichungen kann das Problem durch die angesetzte Biegetheorie (Mindlin oder Kirchhoff) verursacht werden.
Siehe hierzu auch FAQ Mindlin Kirchhof
Frage
Bei der Auswertung der Lagerreaktionen einer durch Linienlager gelagerten Platte fällt auf, dass die Auflagerreaktion pz' nicht mit der Querkraft korrespondiert und deutlich abweicht. Was kann die Ursache dafür sein?
