FAQ 004114 ES

8. octubre 2019

Stine Mareike Gebhardt Resultados RFEM RSTAB Análisis no lineal

En un sistema no lineal, algunos casos de carga no convergen. Por el contrario, es posible calcular fácilmente las combinaciones de carga. ¿Cuál puede ser el motivo?

Respuesta

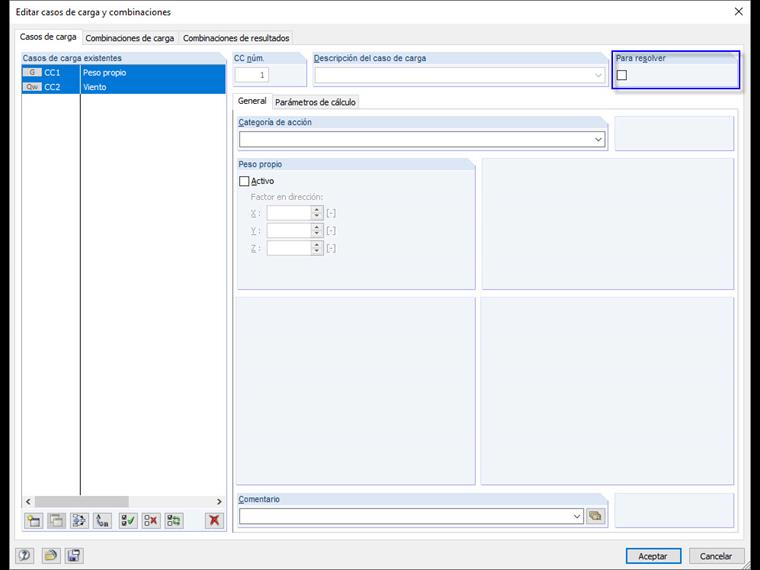

Al definir las no linealidades, por ejemplo, la falla de un apoyo sometido a tracción, puede suceder que no se puedan calcular algunos casos de carga. Si se trata de cargas que no pueden ocurrir sin otras cargas estabilizadoras, resolver el problema es simple: Puede establecer los casos de carga en "No se calcula". Como resultado, solo se calculan las combinaciones de carga en el proceso de cálculo "Calcular todo". Esto es posible porque, por ejemplo, algunas cargas nunca pueden ocurrir sin el peso propio.

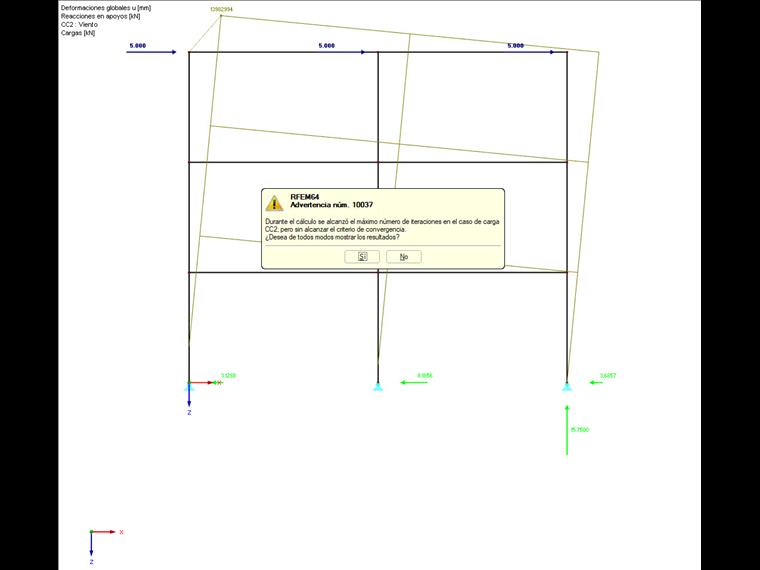

En el ejemplo adjunto, puede ver claramente que el sistema inclinaría el viento en el caso de carga y, por lo tanto, no se encuentra convergencia. En contraste con esto, es posible calcular la combinación de carga en la que se combinan el peso propio y el viento, porque el peso propio estabiliza el sistema.

Palabras clave

Caso de carga ineficaz No lineal Horizontal Viento Acciones sísmicas Criterio de convergencia
