W nieliniowym układzie konstrukcyjnym niektóre przypadki obciążeń nie są zbieżne. Kombinacje obciążeń można jednak bez problemu obliczać. Co może być tego przyczyną?

Odpowiedź

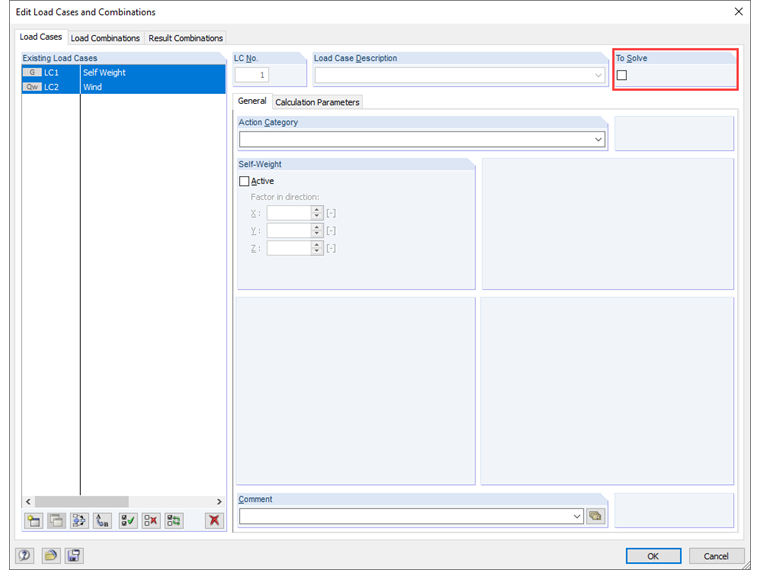

Podczas definiowania nieliniowości, takiej jak uszkodzenie podpory pod wpływem rozciągania, może zdarzyć się, że nie można obliczyć niektórych przypadków obciążeń. Jeżeli są to obciążenia, które nie mogą istnieć bez innych obciążeń stabilizujących, rozwiązanie problemu jest proste: Przypadki obciążeń można ustawić na "Nie do obliczenia". Z tego względu kombinacje obciążeń są uwzględniane tylko w procesie obliczeniowym "Obliczyć wszystko". Jest to możliwe, ponieważ na przykład niektóre obciążenia nie mogą pojawić się bez obciążenia własnego.

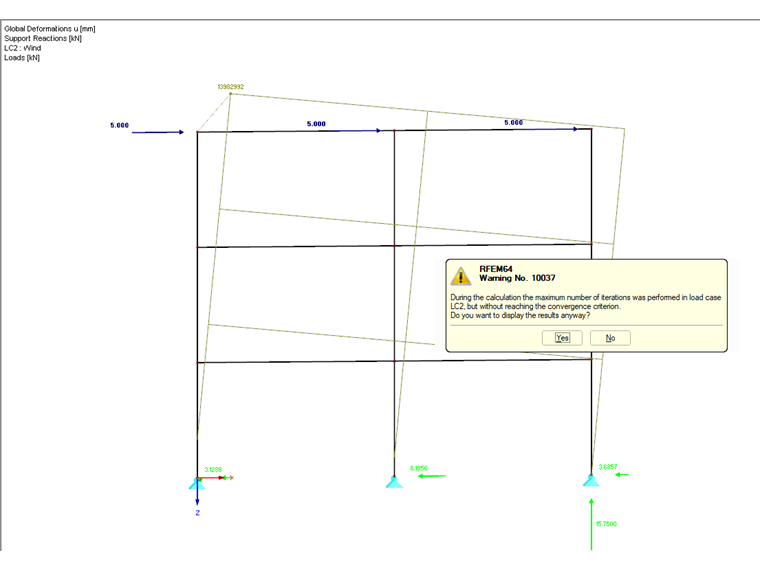

W załączonym przykładzie wyraźnie widać, że układ konstrukcyjny wyboczyłby się w przypadku obciążenia wiatrem, a zatem nie zostanie stwierdzona zbieżność. W przeciwieństwie do tego, możliwe jest obliczenie kombinacji obciążeń, w której obciążenie stałe i wiatr są ze sobą połączone bez żadnego problemu, ponieważ obciążenie stałe stabilizuje układ.
