¿En qué medida los resultados del cálculo de la RWIND Simulation son compatibles con los estándares de viento válidos (por ejemplo, EN 1991-1-4, ASCE/SEI 7, etc.)?

Respuesta

RWIND Simulation es un programa para la simulación numérica de flujos del viento. Es una herramienta hecha para describir un problema de flujo del viento alrededor de un objeto que consiste en un sistema de ecuaciones parciales diferenciales con la salida de una solución aproximada en base al método de volúmenes finitos. Dicho modelo matemático proporciona información similar a un modelo simplificado en un túnel de viento real sobre el campo de velocidad del viento y las presiones que actúan sobre las superficies del objeto del flujo de viento.

Las normas que describen los efectos del viento en edificios y componentes estructurales (por ejemplo EN 1991-1-4, ASCE/SEI 7, etc.) se basan en diferentes principios. Las reglas y medidas especifican instrucciones correspondientes para determinar las cargas de viento para situaciones y aplicaciones específicas. Estas fórmulas son indudablemente correctas para las situaciones asignadas y los valores resultantes se han confirmado en la práctica.

Sin embargo, estas líneas auxiliares no describen todas las situaciones que se dan en el mundo real de la ingeniería. Aquí se procesan infinitas formas del modelo diferentes en el flujo del viento, por lo que cada forma tiene su propia influencia de alto grado en las presiones de superficie resultantes causadas por la carga de viento. Sin embargo, para todas las formas de modelos no mencionadas en las directivas respectivas, la carga equivalente de los efectos del viento sigue sin estar clara.

RWIND Simulation puede ayudar aquí en su función como herramienta auxiliar para determinar las fuerzas resultantes de la acción del viento. Sin embargo, a pesar del uso de RWIND Simulation, se deben garantizar todos los requisitos de la norma válida. La tecnología utilizada en el programa de simulación también puede proporcionar información adicional útil para formas de objetos suficientemente controladas.

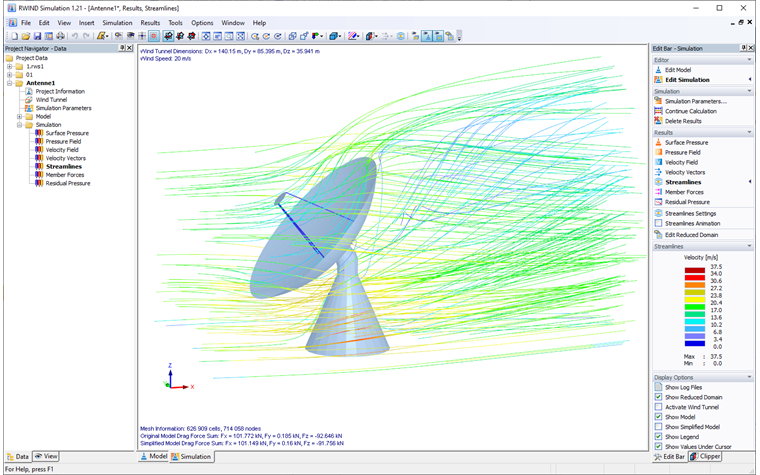

Figura 01 - Flujo de viento alrededor del sistema de antenas complejo

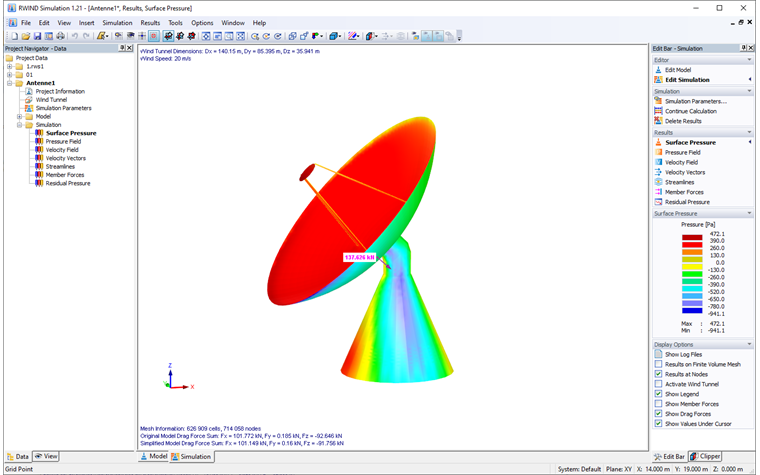

Figura 02 - Presiones superficiales en la instalación de antenas compleja debido a la carga de viento

Palabras clave

Carga de viento Norma del viento CFD Simulación de flujo Coeficiente de presión Turbulencia FVM

Referencia

[1]   Eurocode 1: Actions on structures - Part 1-4: General actions - Wind actions; German version EN 1991-1-4:2005 + A1:2010 + AC:2010
[2]   ASCE/SEI 7‑16, Minimum Design Loads and Associated Criteria for Buildings and Other Structures
