¿Se puede considerar la posición del estado estacionario en un análisis en el dominio del tiempo?

Respuesta

Sí, se puede considerar la posición del estado estacionario en un análisis en el dominio del tiempo. Para ello, puede usar la función "Estado estacionario" (no disponible en el análisis lineal modal).


Con esta función, se puede leer una condición desde un caso de carga o una combinación de cargas que existe en todo el dominio del tiempo. Estos incluyen las deformaciones, las modificaciones de la rigidez y el los estados de las no linealidades.

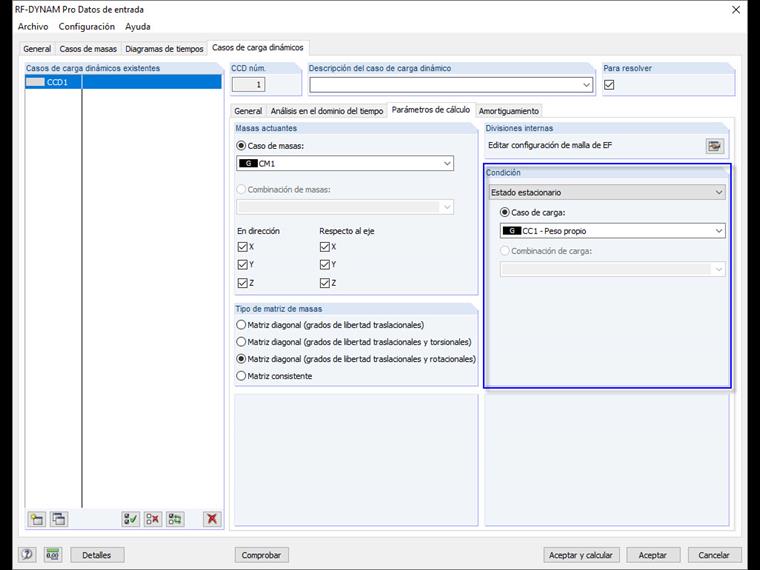

Esta función se activa en el módulo adicional RF-/DYNAM Pro, en la pestaña "Parámetros de cálculo" de los casos de carga dinámicos.

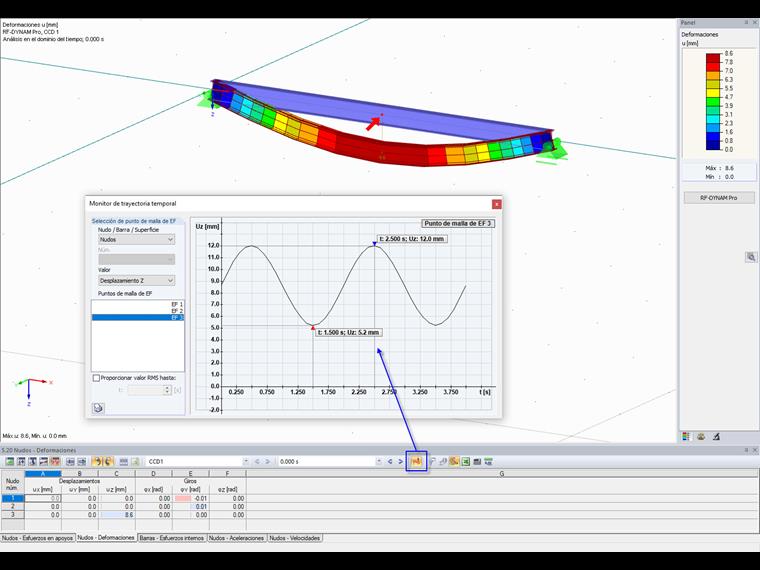

El diagrama de dominio del tiempo es muy adecuado para la evaluación de resultados. En el ejemplo adjunto, el caso de carga 1 con la carga del peso propio se ha definido como un estado estacionario. En el diagrama en el dominio del tiempo, se puede ver que las deformaciones oscilan sobre el valor que se ha alcanzado mediante la posición del estado estacionario.

Palabras clave

Dominio del tiempo Posición estacionaria Estado estacionario Análisis dinámico
