En RF-CONCRETE Surfaces, obtengo situaciones no calculables con una advertencia que dice que no se puede comprobar la resistencia a cortante (la sección está completamente agrietada). ¿Cuál es la razón de este mensaje?

Respuesta

Se muestra una situación no calculable como esta si la resistencia a cortante sin armadura de cortante VRd,c es aritméticamente menor que cero.

A VRd,c el valor menor que cero se debe a grandes esfuerzos de tracción axil. En este contexto, la sección está completamente bajo tensión o completamente fisurada, y no se puede crear resistencia al esfuerzo cortante.

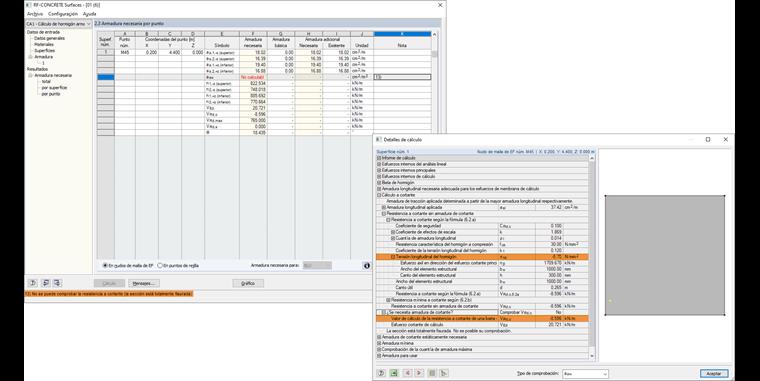

Para las secciones revestidas con armadura de cortante necesaria, aparece el siguiente resultado:
en RF-CONCRETE Surfaces, si VRd,c < 0, no se realiza ninguna otra comprobación a cortante y se muestra el mensaje 13). Esta aproximador es conservadora.

En este contexto, hubo una solicitud (194) para la interpretación de la norma, que permite utilizar el modelo de celosía incluso con una sección transversal completamente fisurada.

Si una armadura a cortante se ha calculado según lo planeado, se puede ignorar el mensaje sobre la situación no calculable en el programa. En este caso, se debe garantizar que VEd sea menor que VRd,max y VRd,s.

Palabras clave

Comprobación de esfuerzo cortante Mensaje 13 Sección revestida
