Question

Dans RF-CONCRETE Surfaces, des situations non vérifiables apparaissent avec une note indiquant que la résistance au cisaillement ne peut pas être vérifiée (section complètement fissurée). Pourquoi ?


Réponse:
Cette situation non vérifiable est affichée si la résistance au cisaillement sans armature d'effort tranchant VRd,c est inférieure à zéro.

Une valeur VRd,c inférieure à zéro est causée par des efforts normaux de traction importants. Dans ce contexte, la section est complètement en traction ou complètement fissurée et aucune résistance à l'effort tranchant ne peut être créée.

Pour les sections avec revêtement et une armature de cisaillement prévue, la situation est la suivante :

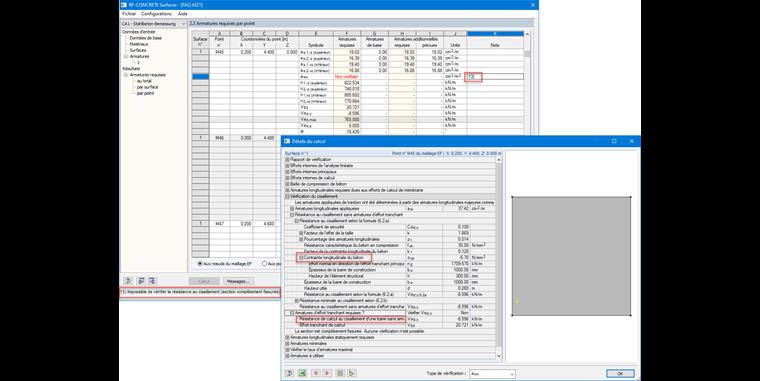

dans RF-CONCRETE Surfaces, si VRd,c < 0, aucune autre vérification du cisaillement n'est effectuée et le message 13) s'affiche. Cette approche est conservatrice.

Dans ce contexte, une demande (194) d'interprétation de la norme a été demandée. Elle permet d'utiliser le modèle de treillis, même avec une section entièrement fissurée.

Si une armature de cisaillement est conçue comme prévu, le message concernant la situation non vérifiable dans le module peut être ignoré. Dans ce cas, il convient de veiller à ce que VEd soit inférieur à VRd,max et VRd,s.
