¿Cómo puedo crear un comentario a través de la interfaz COM?

Respuesta

Al utilizar la interfaz COM (RF-COM o RS-COM), puede crear un comentario utilizando la interfaz de objetos auxiliares "IGuideObjects". El siguiente es un programa de ejemplo que crea un comentario:

Sub test_comment()

'   get interface from the opened model and lock the licence/program
    Dim iModel As RFEM5.IModel3
    Set iModel = GetObject(, "RFEM5.Model")
    iModel.GetApplication.LockLicense

On Error GoTo e

    Dim iModelData As RFEM5.IModelData2
    Set iModelData = iModel.GetModelData

    Dim iGuiObj As RFEM5.IGuideObjects
    Set iGuiObj = iModel.GetGuideObjects

    Dim comm As RFEM5.Comment

    '   set frame type
    comm.Frame = CircularFrameType

    '   set reference object type
    comm.ObjectType = GeneralObjectType
    comm.ObjectNo = 1

    '   set point if GeneralObjectType is choosen
    comm.Point.X = 2
    comm.Point.Y = 4
    comm.Point.Z = 6

    '   set offset from reference object
    comm.Offset.X = 0.5
    comm.Offset.Y = 1
    comm.Offset.Z = 1.5
    comm.Rotation = 1

    '   set text of comment
    comm.Text = "testcomment"

    '   transfer object to program
    iGuiObj.PrepareModification
    iGuiObj.SetComment comm
    iGuiObj.FinishModification

e:  If Err.Number <> 0 Then MsgBox Err.description, , Err.Source

    Set iModelData = Nothing
    iModel.GetApplication.UnlockLicense
    iModel.GetApplication.UnlockLicense

End Sub

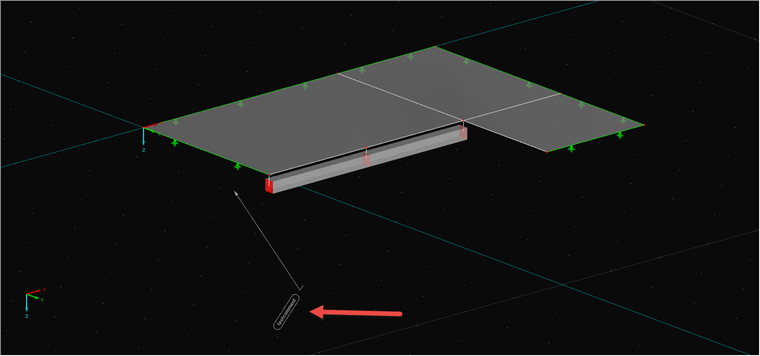

La selección de la referencia o el elemento al que se refiere el comentario se define primero por el tipo (ObjectType). Aquí, es posible seleccionar, por ejemplo, una barra, un nudo o cualquier punto en el espacio. A continuación, el número del objeto de referencia se especifica mediante ObjectNo (por ejemplo, Barra 1). Si ha seleccionado un punto libre, se establece por Punto.
Finalmente, puede especificar un desplazamiento que resulta del objeto de referencia.
