Sub test_comment()
' get interface from the opened model and lock the licence/program Dim iModel As RFEM5.IModel3 Set iModel = GetObject(, "RFEM5.Model") iModel.GetApplication.LockLicense
On Error GoTo e Dim iModelData As RFEM5.IModelData2 Set iModelData = iModel.GetModelData Dim iGuiObj As RFEM5.IGuideObjects Set iGuiObj = iModel.GetGuideObjects Dim comm As RFEM5.Comment ' set frame type comm.Frame = CircularFrameType ' set reference object type comm.ObjectType = GeneralObjectType comm.ObjectNo = 1 ' set point if GeneralObjectType is choosen comm.Point.X = 2 comm.Point.Y = 4 comm.Point.Z = 6 ' set offset from reference object comm.Offset.X = 0.5 comm.Offset.Y = 1 comm.Offset.Z = 1.5 comm.Rotation = 1 ' set text of comment comm.Text = "testcomment" ' transfer object to program iGuiObj.PrepareModification iGuiObj.SetComment comm iGuiObj.FinishModification e: If Err.Number <> 0 Then MsgBox Err.description, , Err.Source Set iModelData = Nothing iModel.GetApplication.UnlockLicense Set iModel = Nothing
End Sub
Frage

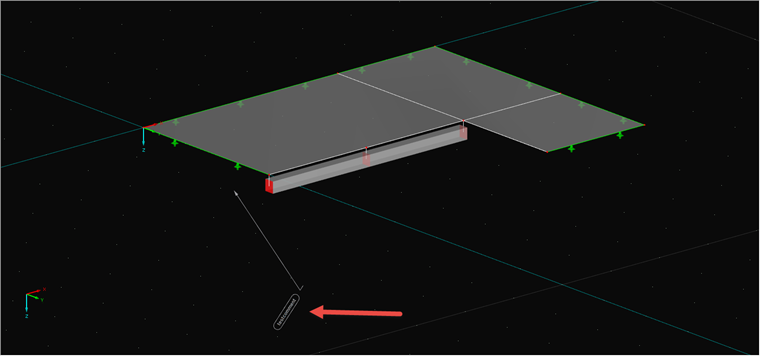

Wie kann man einen Kommentar über die COM-Schnittstelle anlegen?
