Antwort:

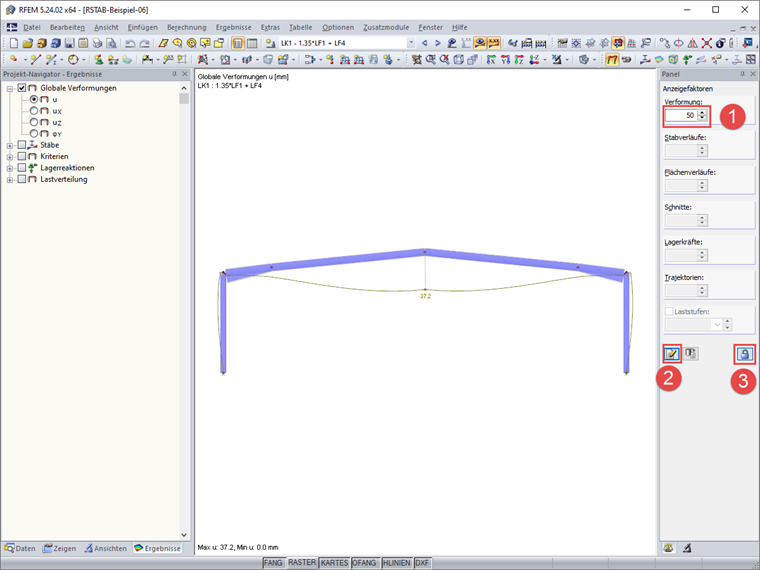

Ja, Sie können den Anzeigefaktor manuell im Panel eingeben und diesen sperren. Dadurch bleibt dieser beim Wechsel zwischen den Lastkombinationen gleich.
Frage
Ich möchte mir die Verformung von verschiedenen Lastkombinationen mit dem gleichen Anzeigefaktor darstellen lassen, ist dies möglich?
