Respuesta:
En RF-CONCRETE Surfaces, también se calcula la armadura de compresión.

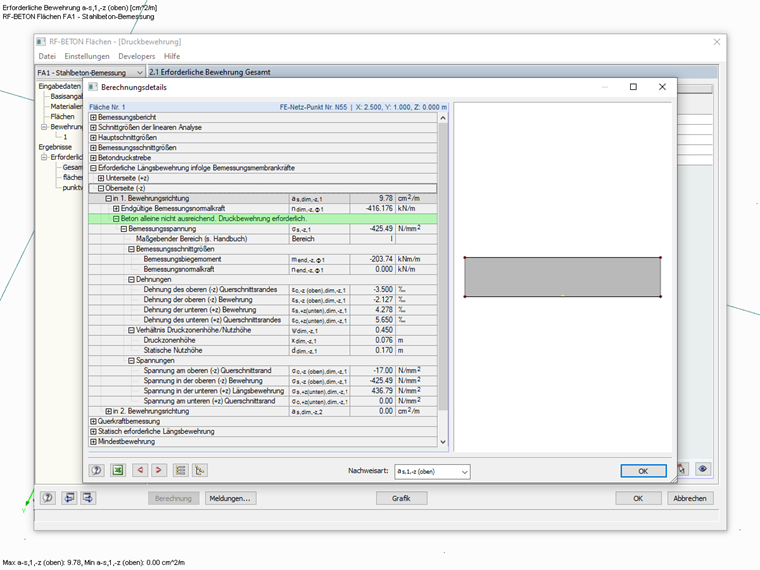

La nota "armadura de compresión" se muestra en los detalles de cálculo para la capa de armadura respectiva.
Pregunta
¿Se calcula la armadura de compresión para el cálculo del estado límite último en RF-CONCRETE Surfaces? ¿O solo es posible en RF-CONCRETE Members?

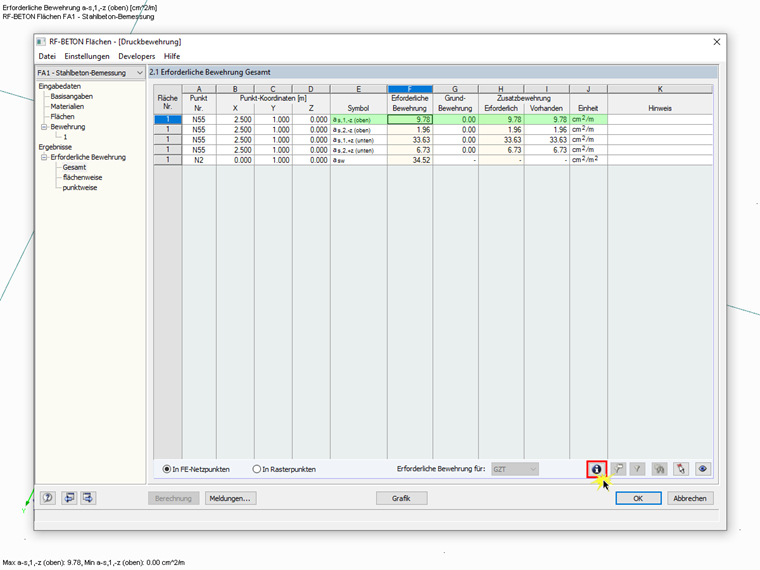

![Ventana de resultados 2.1 en RF-CONCRETE Surfaces con superficies de armadura calculadas en [cm²/m]](/es/webimage/018953/2268354/01-de.png?mw=760&hash=4d2e5f39893d33c6d940a121595d47e64c1b0fa2)
