Odpowiedź:
W RF CONCRETE Surfaces obliczane jest również zbrojenie na ściskanie.

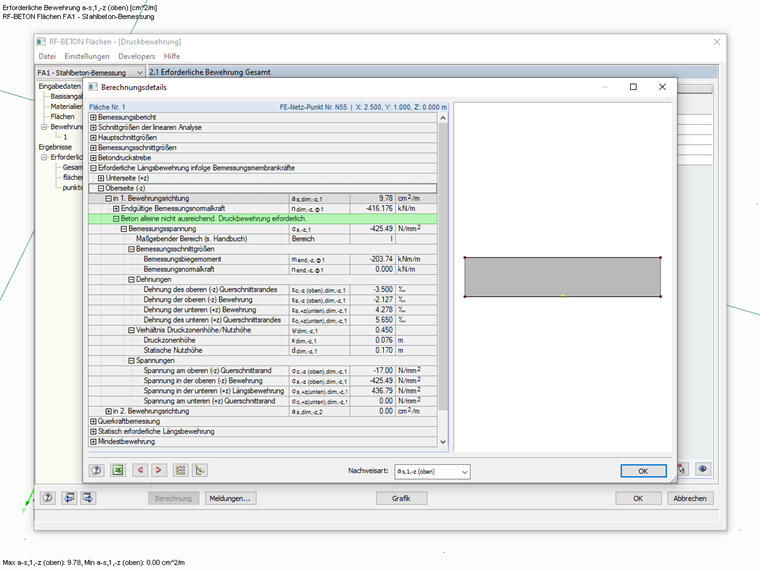

Informacja „Zbrojenie ściskane” jest wyświetlana w szczegółach obliczeń dla odpowiedniej warstwy zbrojenia.
Pytanie
Czy zbrojenie na ściskanie jest obliczane dla stanu granicznego nośności w RF-CONCRETE Surfaces? A może jest to możliwe tylko w RF-CONCRETE Members?

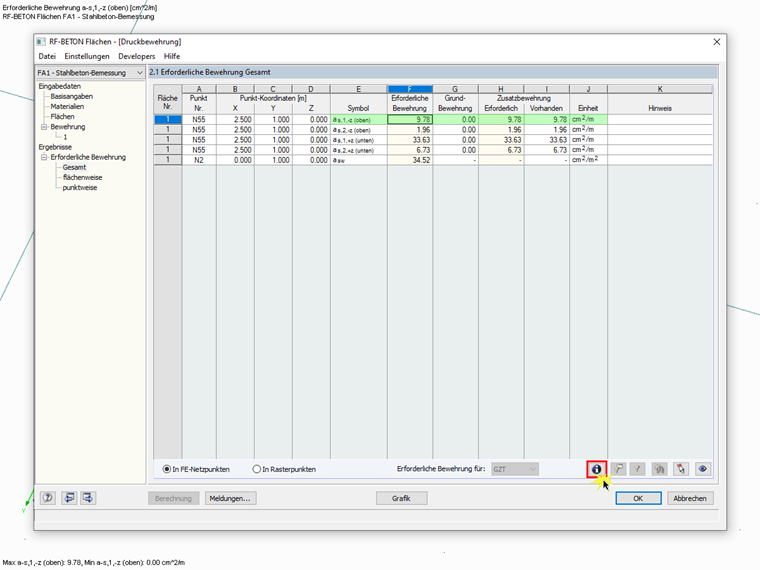

![Okno wyników 2.1 w RF-CONCRETE Surfaces z obliczonymi powierzchniami zbrojenia w [cm²/m]](/pl/webimage/018953/2268354/01-de.png?mw=760&hash=4d2e5f39893d33c6d940a121595d47e64c1b0fa2)
Czy mają Państwo jakieś pytania?
