Antwort:
In RF-BETON Flächen wird ebenfalls eine Druckbewehrung errechnet.

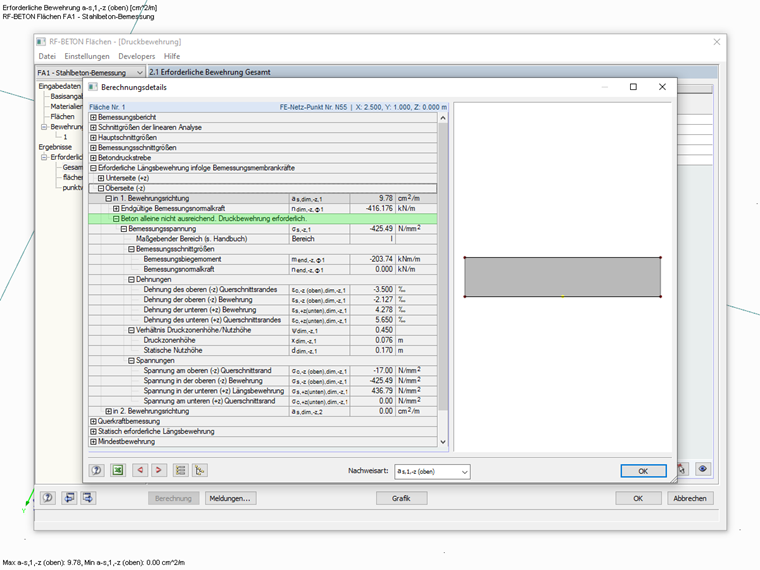

Der Hinweis, dass es sich um eine "Druckbewehrung" handelt, wird in den Bemessungsdetails zur jeweiligen Bewehrungslage ausgegeben.
Frage
Wird in RF-BETON Flächen bei einer Bemessung im Grenzzustand der Tragfähigkeit eine Druckbewehrung errechnet? Oder geht dies nur in RF-BETON Stäbe?

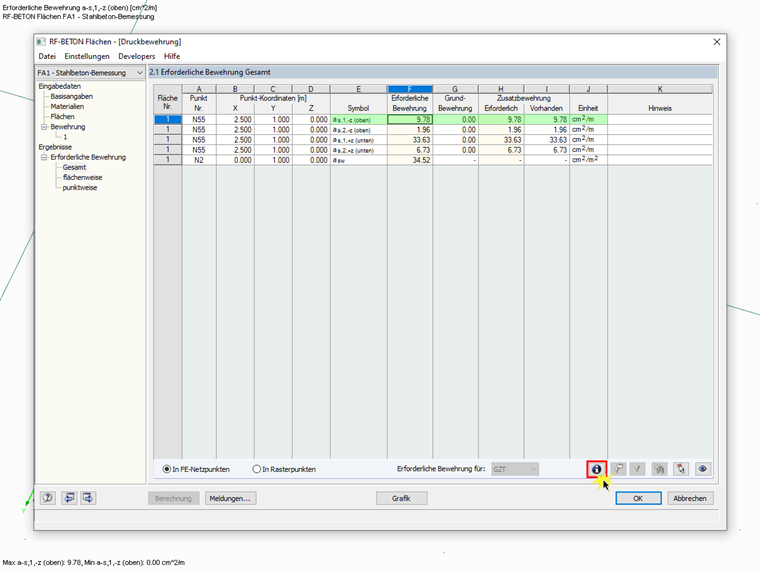

![Ergebnismaske 2.1 in RF-BETON Flächen mit den errechneten Bewehrungsflächen in [cm²/m]](/de/webimage/018953/2268354/01-de.png?mw=760&hash=4d2e5f39893d33c6d940a121595d47e64c1b0fa2)
