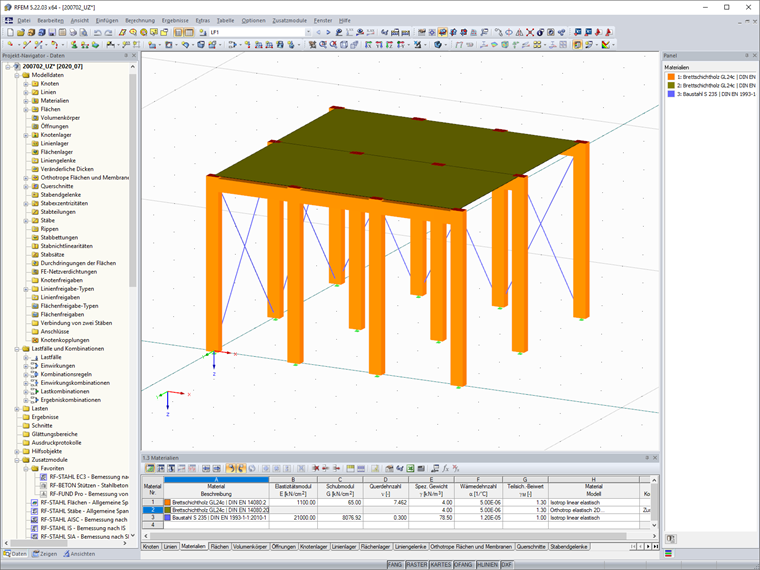

Al ingresar la geometría de una placa de madera acanalada, siempre aparece el mensaje de error 30343: "La matriz de rigidez calculada no es positiva definida". ¿Cómo puedo definir la superficie?

Respuesta

En el caso de utilizar materiales de madera en RFEM, aparece un mensaje al crear el material, diciendo que el modelo de material "isotrópico lineal elástico" solo es correcto para el cálculo con miembros porque la relación de Poisson es muy grande. Para superficies, es necesario seleccionar un modelo de material diferente.

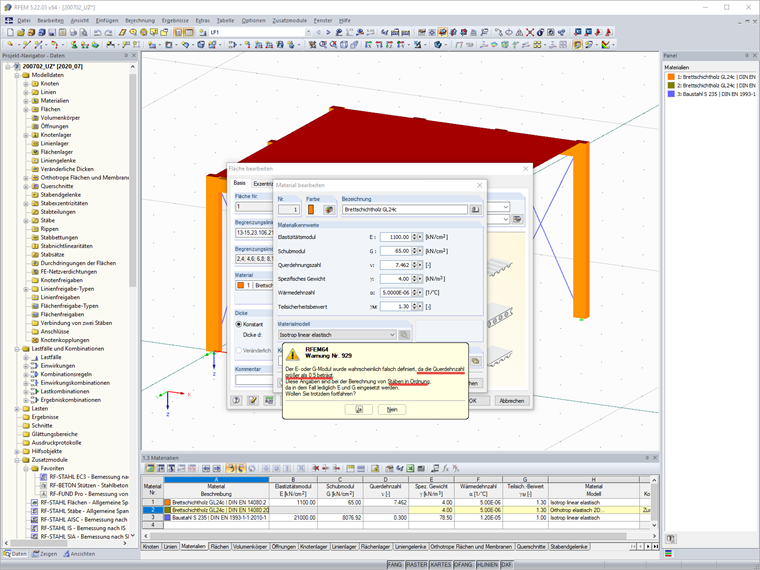

Figura 02 - Definición del material para madera

Si ha asignado el material con el modelo de material ortotrópico a la superficie, no es posible utilizar ciertos tipos de ortotropía. Este material no se puede utilizar para placas acanaladas.

Figura 03 - Parámetros de rigidez - Modelo de material elástico ortotrópico

Sin embargo, si ha asignado el material a la superficie con un modelo de material elástico lineal isotrópico, puede acceder a todos los tipos de ortotropía.

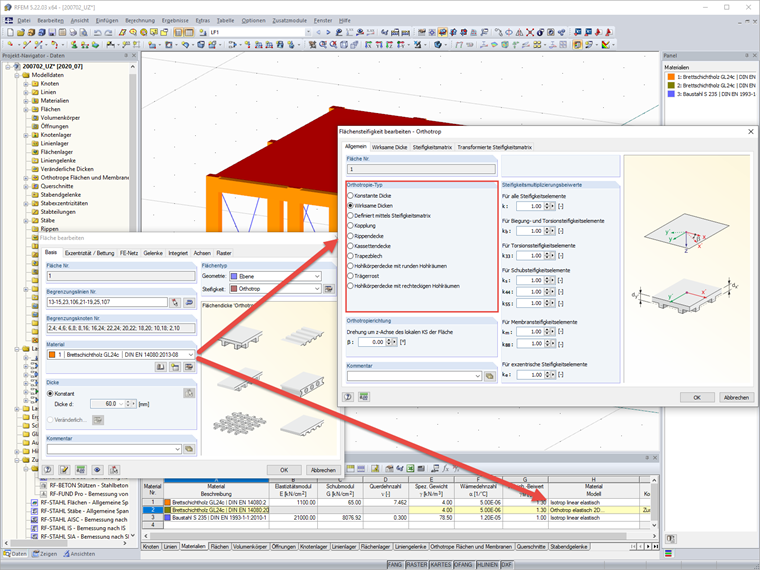

Figura 04 - Parámetros de rigidez - Modelo de material elástico lineal isotrópico

Al ingresar la geometría para la placa acanalada, aparece el error n. ° 30343 debido al material de madera asignado incorrectamente para la superficie: "La matriz de rigidez calculada no es positiva definida".

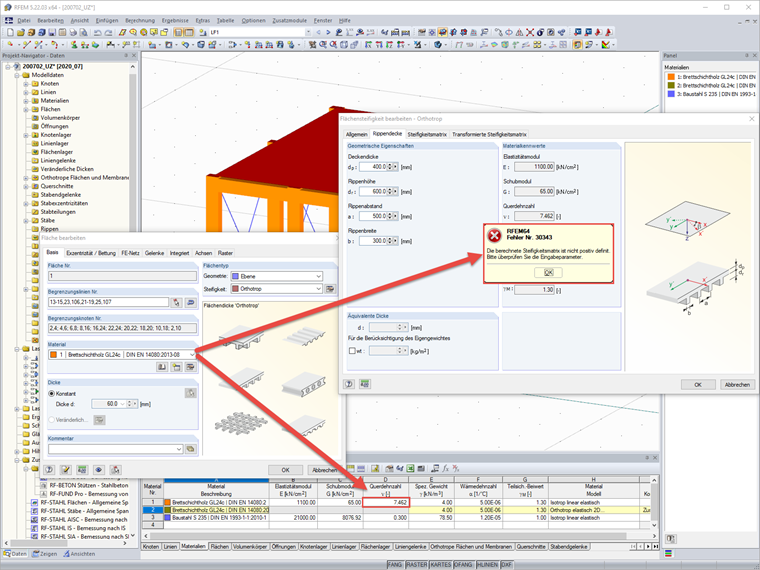

Figura 05 - Mensaje de error 30343

Palabras clave

superficie ortótropa Error de 30343 Matriz de rigidez modelo de material
