Al introducir datos en el módulo adicional RF‑/STEEL EC3, aparece el mensaje de error "Ubicación incorrecta de la coacción lateral intermedia". ¿Por qué se da esto?

Respuesta

La entrada de coacciones laterales intermedias se usa para introducir apoyos laterales en una barra sin tener que insertar un nudo en el modelo en esta ubicación. Además, el diseño de conjuntos de barras utilizando el método de barra equivalente requiere que definan las condiciones de apoyo existentes en los nudos intermedios del conjunto de barras.

Las coacciones laterales intermedias introducidas se consideran condiciones de contorno adicionales en el solucionador de valores propios. Sin embargo, algunas condiciones de contorno ya están incluidas en las tablas de entrada de los apoyos en nudo o en las longitudes eficaces.

Para evitar conflictos o entradas duplicadas para la misma ubicación, aparece el mensaje de error "Ubicación no válida de las coacciones laterales intermedias". Las siguientes ubicaciones no están permitidas ya que ya están definidas en las otras entradas:

Diseño de barras:
- Inicio y fin de un miembro

Diseño de conjuntos de barras:
- Inicio y fin de todos los miembros si se introducen utilizando apoyos en nudo
- Inicio y final de un conjunto de barras para el diseño utilizando el método de barra equivalente

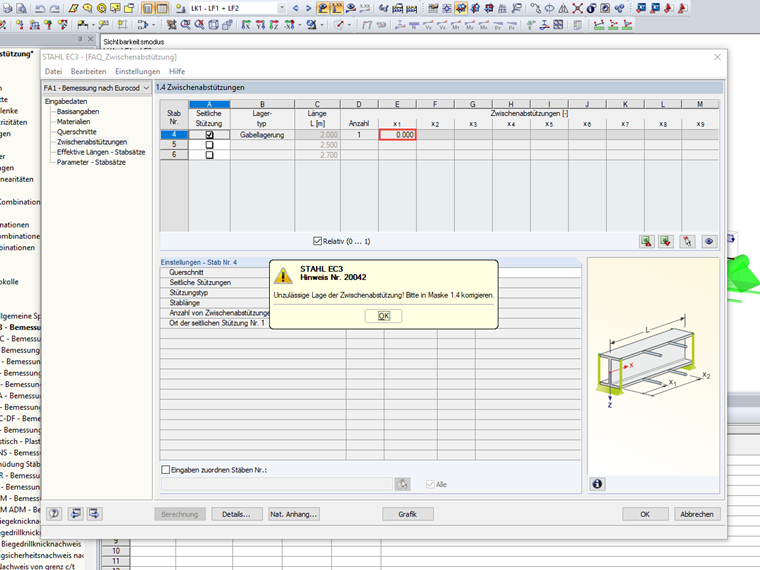

Figura 01 - Ubicación incorrecta de la coacción lateral intermedia para el método de barra equivalente

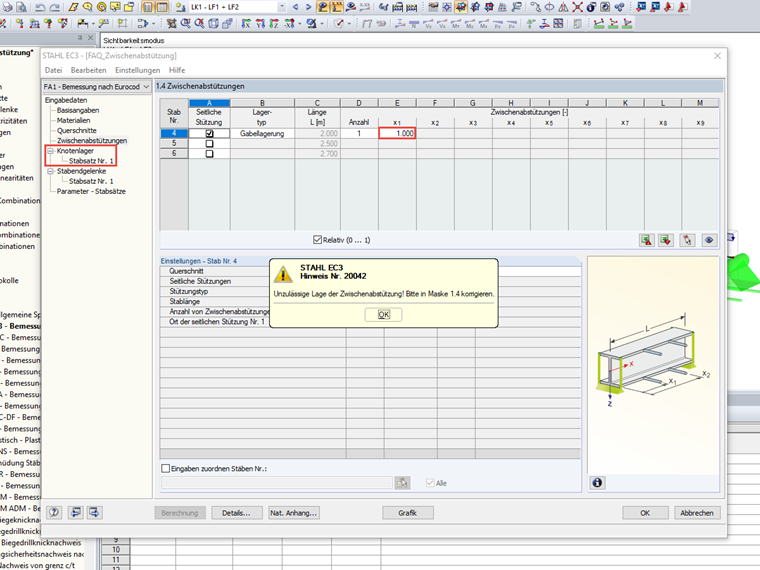

Figura 02 - Entrada incorrecta de coacción lateral intermedia para la entrada de apoyos en nudo

Sin embargo, es muy fácil encontrar el error, porque la primera línea con la entrada incorrecta se selecciona automáticamente después de confirmar el mensaje de error.
