Wprowadzanie pośrednich podpór bocznych umożliwia wprowadzanie podpór bocznych na pręcie bez konieczności wstawiania węzła w modelu w tym miejscu. Ponadto, obliczenia zbiorów prętów metodą prętów zastępczych wymagają od nich zdefiniowania istniejących warunków podparcia w węzłach pośrednich zbioru prętów.
Wprowadzone pośrednie utwierdzenia boczne są następnie uwzględniane w solwerze wartości własnych jako dodatkowe warunki brzegowe. Jednak niektóre warunki brzegowe są już zawarte w tabelach danych wejściowych podpór węzłowych lub długości efektywnych.
Aby uniknąć konfliktów lub podwójnych wpisów dla tej samej lokalizacji, pojawia się komunikat o błędzie „Niewłaściwe położenie pośrednich stężeń bocznych”. Następujące lokalizacje nie są dozwolone, ponieważ zostały już zdefiniowane w innych wpisach:
Wymiarowanie prętów:
- Początek i koniec pręta
Wymiarowanie zbiorów prętów:

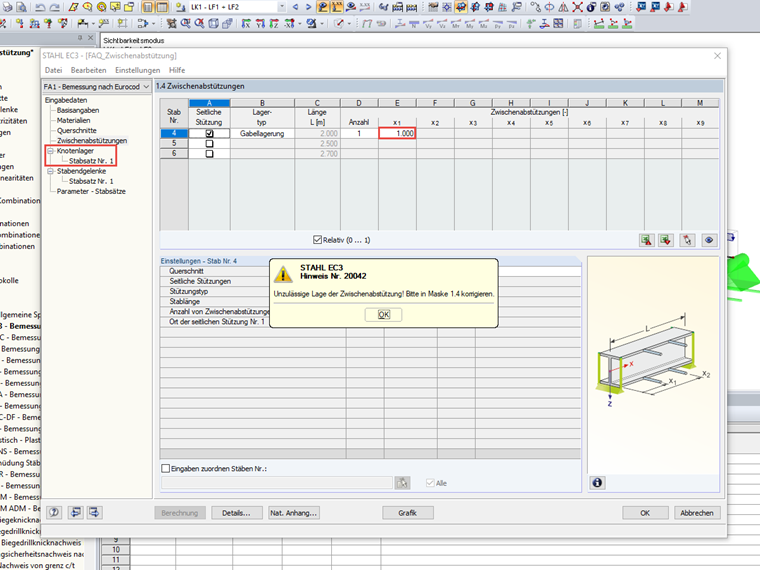

- Początek i koniec wszystkich prętów, jeżeli są one wprowadzone przy użyciu podpór węzłowych

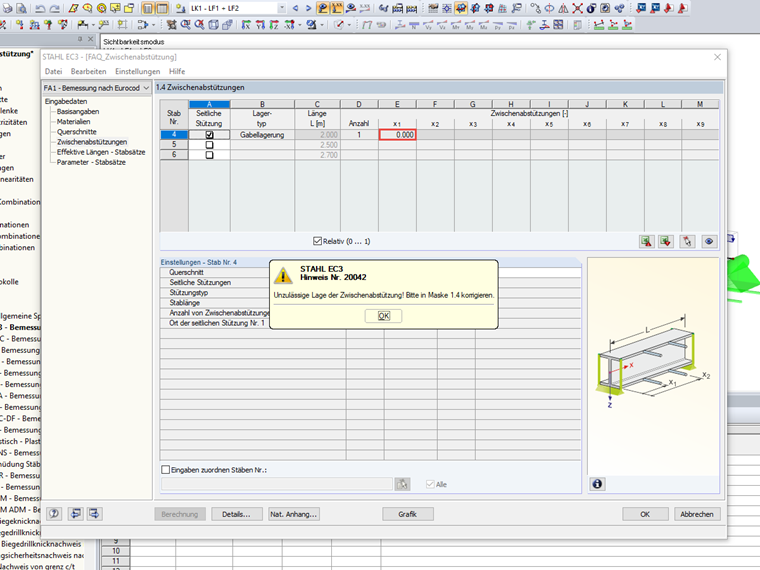

- Początek i koniec zbioru prętów do wymiarowania przy użyciu metody pręta zastępczego
Jednak znalezienie błędu jest bardzo łatwe, ponieważ pierwsza linia z nieprawidłowym wpisem jest automatycznie wybierana po potwierdzeniu komunikatu o błędzie.
