Dotaz

Jak je možné v přídavném modulu RF-/FOUNDATION Pro natočit základovou patku?

Odpověď:

Natočení základové patky probíhá pomocí natočení uzlové podpory v programu RFEM/RSTAB:

Dialog "Upravit uzlovou podporu" → "Uživatelský osový systém: Natočený" → tlačítko [Upravit]
Dialog "Upravit uživatelsky definovaný osový systém" → Nastavit požadované natočení podpory (viz Obrázek 01)

FAQ

FAQ 004601 | Jak je možné v přídavném modulu RF-/FOUNDATION Pro natočit základovou patku?

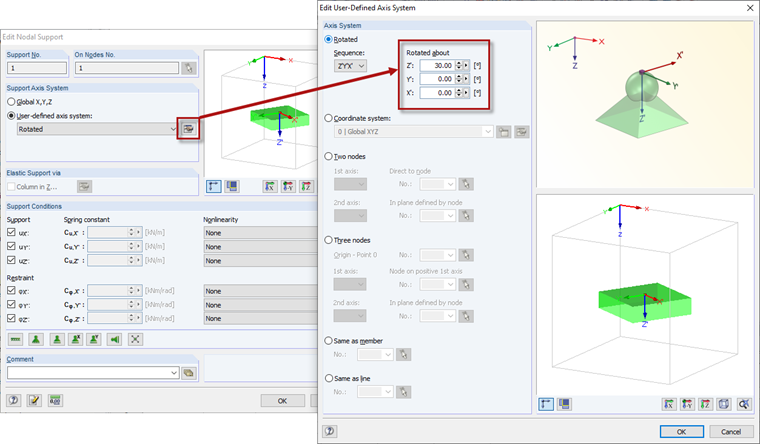

Natočení podpory

Provést nový výpočet v RF-/FOUNDATION Pro a zobrazit grafiku (viz Obrázek 02)

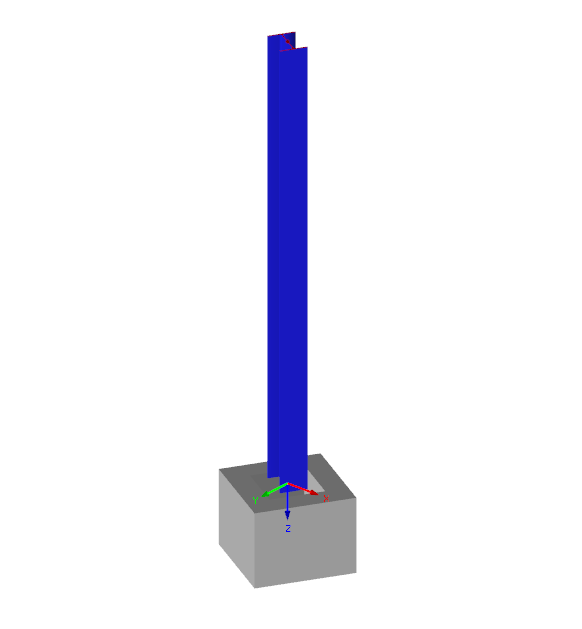

Natočený základ

Autor

Pan Ackermann je kontaktní osobou pro dotazy ohledně prodeje.
