Rotation de la fondation isolée dans RF-/FOUNDATION Pro

Comment faire pivoter une fondation isolée dans RF-/FOUNDATION Pro ?


Réponse:

Pour faire pivoter une fondation simple, faites pivoter l'appui nodal dans RFEM/RSTAB :

  • Ouvrez la boîte de dialogue « Modifier l'appui nodal » → sélectionner « Système d'axes défini par l'utilisateur : Pivoté » → cliquez sur [Modifier].

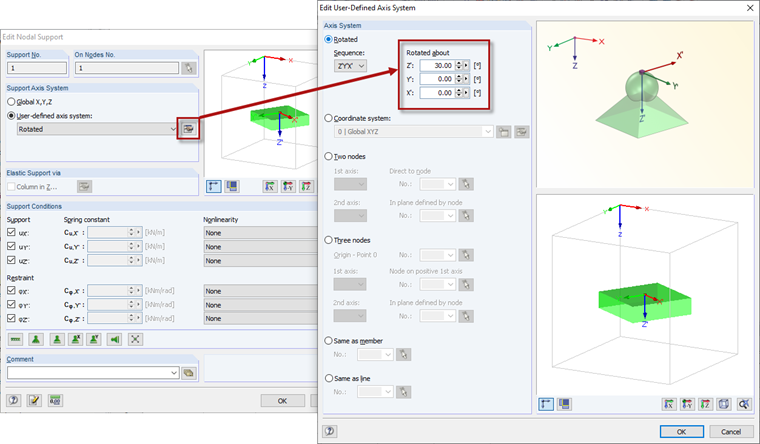

  • Ouvrez la boîte de dialogue « Modifier le système d'axes défini par l'utilisateur » → définissez la rotation des appuis comme vous le souhaitez (voir la Figure 01).

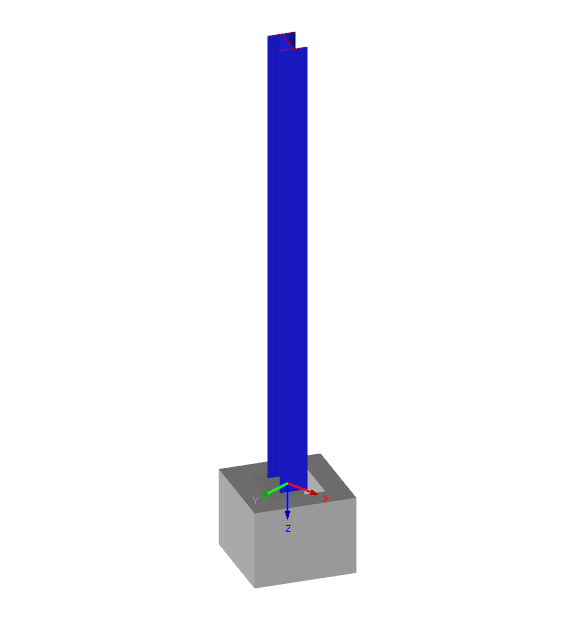

  • Recalculez dans RF-/FOUNDATION Pro et affichez le graphique (voir la Figure 02).
