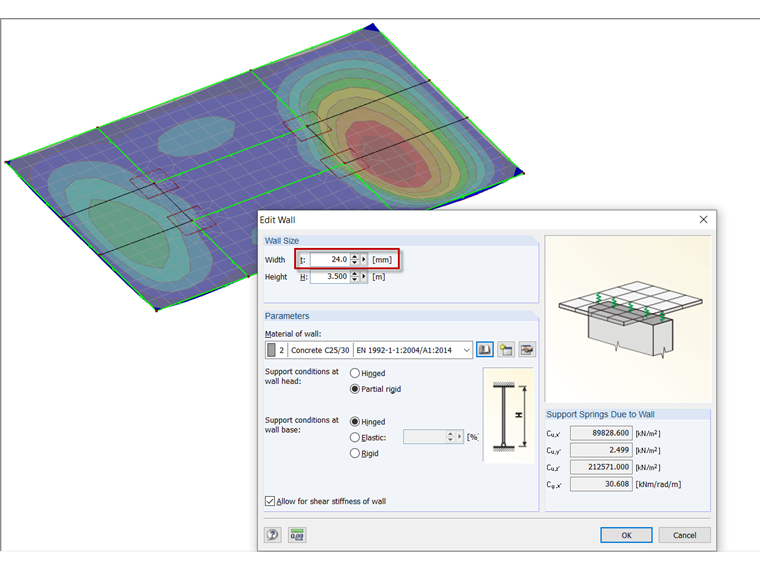

Compruebe si no hay errores en las unidades en el modelo al introducir el ancho t del "Muro en Z". La entrada debe estar en "mm" en esta ubicación en el programa.
Si el ancho t se especifica en cm en lugar de mm, RF-PUNCH Pro no reconoce el extremo o esquina del muro.

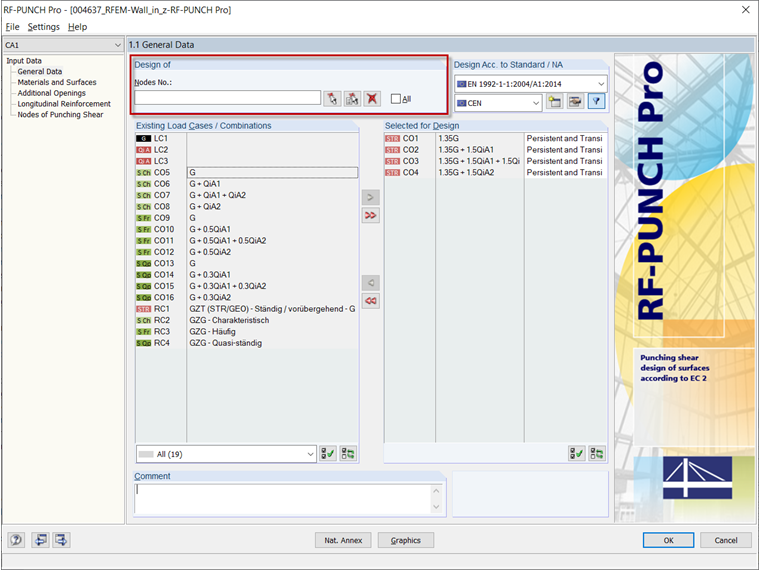

Tan pronto como se haya corregido la entrada, se puede volver a seleccionar el nudo para el cálculo en RF-PUNCH Pro.
