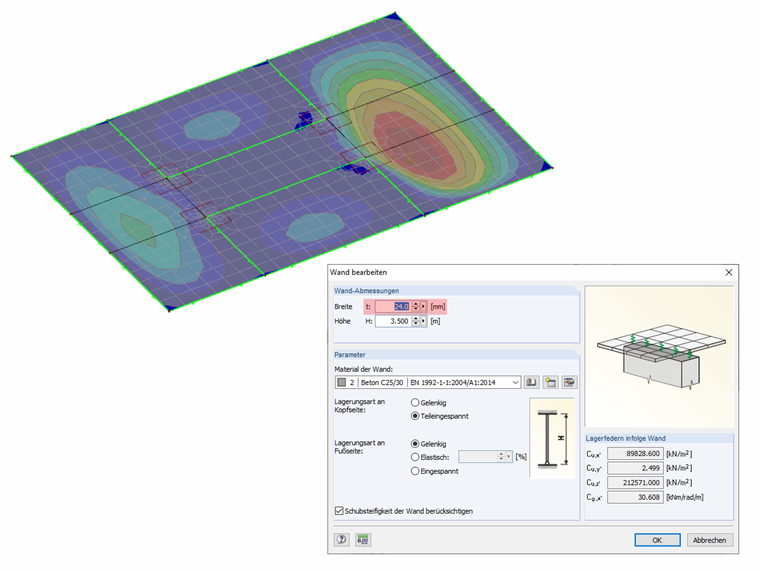

Bitte prüfen Sie in dem eingegebenen Modell, ob bei der Eingabe der Breite t der "Wand in Z" kein Einheitenfehler unterlaufen ist. Die Eingabe ist an dieser Stelle im Programm in "mm" durchzuführen.
Wird die Breite t anstatt mm in cm angegeben, erkennt RF-STANZ Pro das Wandende bzw. die Wandecke nicht an.

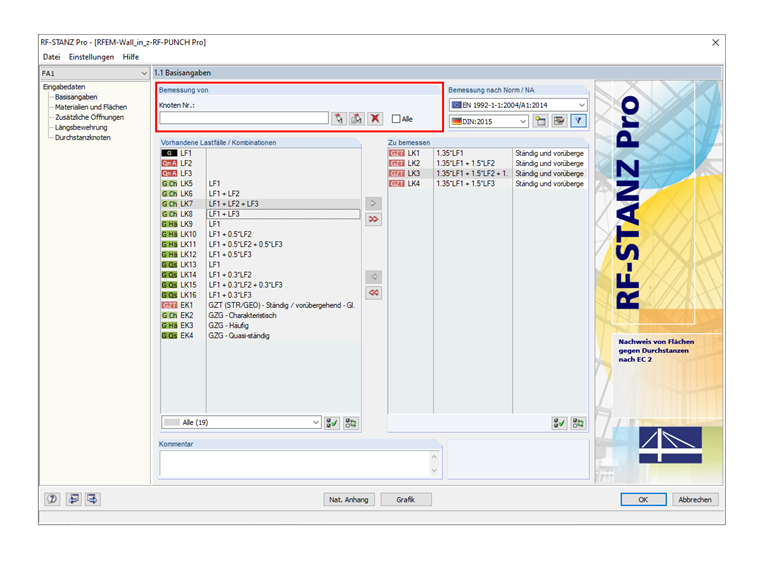

Sobald die Eingabe korrigiert wurde, kann der Knoten auch wieder in RF-STANZ Pro zum Nachweis ausgewählt werden.
