Me gustaría usar liberaciones de superficie para modelar una conexión de perno, que solo puede absorber las tensiones de compresión del soporte. Desafortunadamente, no puedo hacer esto porque mi modelo siempre es inestable. ¿Hay un modelo como plantilla?

Respuesta

La mejor manera es crear el perno como un sólido único y no a partir de varios sólidos parciales (dentro del agujero). Luego, puede organizar la liberación de la superficie entre las superficies de contacto de los sólidos. En el caso de una conexión de perno, la configuración para el tipo de liberación de superficie debería definirse con una no linealidad en la direcciónu z.

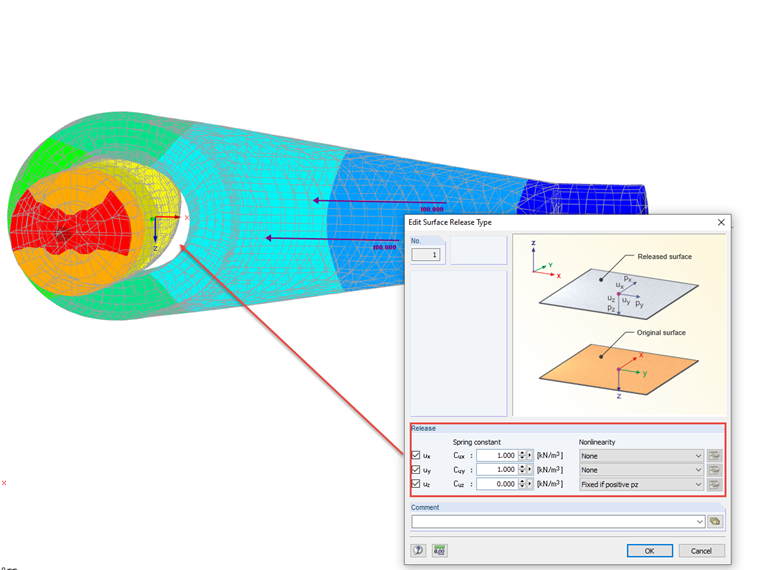

Imagen 01 - Editar tipo de liberación de superficie

Como alternativa, también puede introducir liberaciones y rigideces de muelle para las otras direcciones.

El ejemplo correspondiente se puede descargar aquí .

Palabras clave

Tirafondo Sólidos liberación de superficie tensión de compresión Tensión de aplastamiento de agujero
