Je veux modéliser à l'aide de libérations de surface un assemblage boulonné capable d'absorber les contraintes de compression d'un appui. Je n'y parviens malheureusement pas car mon modèle reste instable. Existe-t-il un modèle d'exemple ?

Réponse

Il est préférable de créer chaque boulon sous forme de solide et non à l'aide d'un seul solide divisé en plusieurs parties (à l'intérieur du trou). Vous pouvez ensuite placer la libération de surface entre les surfaces de contact des solides. Dans le cas d'un assemblage boulonné, le paramètre du type de libération de surface doit être défini avec une non-linéarité dans la direction uz

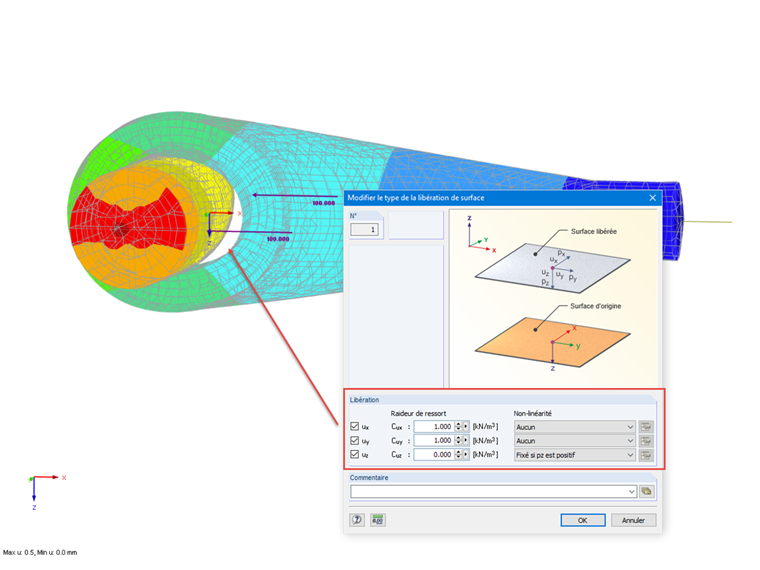

Figure 01 - Modifier le type de la libération de surface

Vous pouvez également entrer les libérations et les raideurs de ressort pour les autres directions.

Cliquez ici pour télécharger gratuitement un modèle d'exemple.

Mots-clés

Boulon Solides Libération de surface Contrainte de compression Contrainte en pression diamétrale du trou
