¿Cómo puedo importar un modelo IFC en el entorno de RWIND Simulation?

Respuesta

El programa independiente RWIND Simulation actualmente solo permite la importación de geometrías de modelos STL y VTP. Por otro lado, los modelos IFC actualmente solo se pueden importar a RWIND Simulation utilizando la interfaz integrada en el programa RFEM o RSTAB. Para ello, proceda de la siguiente manera:


  1. Cree un nuevo modelo de RFEM o RSTAB.
  2. En Datos generales, active la opción "Habilitar modelo CAD/BIM" en la pestaña Opciones.

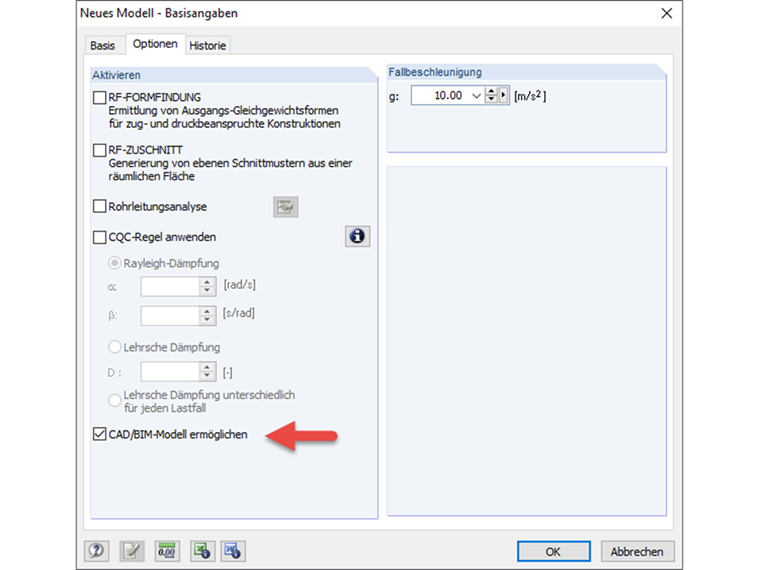

    Imagen 01 - Activación del entorno del modelo CAD/BIM
  3. Utilice la función "Importar nuevo modelo - IFC" en el navegador de proyectos para importar el modelo IFC de la vista de referencia deseado en la pestaña "Modelo CAD/BIM".

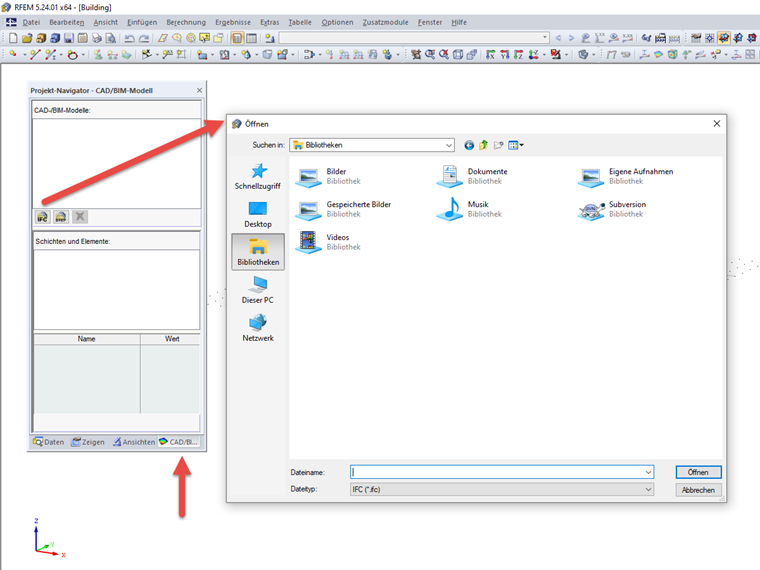

    Imagen 02 - Importación IFC
  4. Modele una pseudo-superficie sin la influencia de la geometría del viento dentro del cuerpo del modelo IFC.
  5. Abra la interfaz "RWIND Simulation - Simular y generar cargas de viento" en el menú "Cálculo".
  6. Especifique el viento que se va a aplicar en la pestaña "Carga de viento".
  7. En la pestaña "Configuración", seleccione las opciones "Exportar modelo circundante" y "Modelos CAD/BIM" en la sección "Exportar a RWIND Simulation".

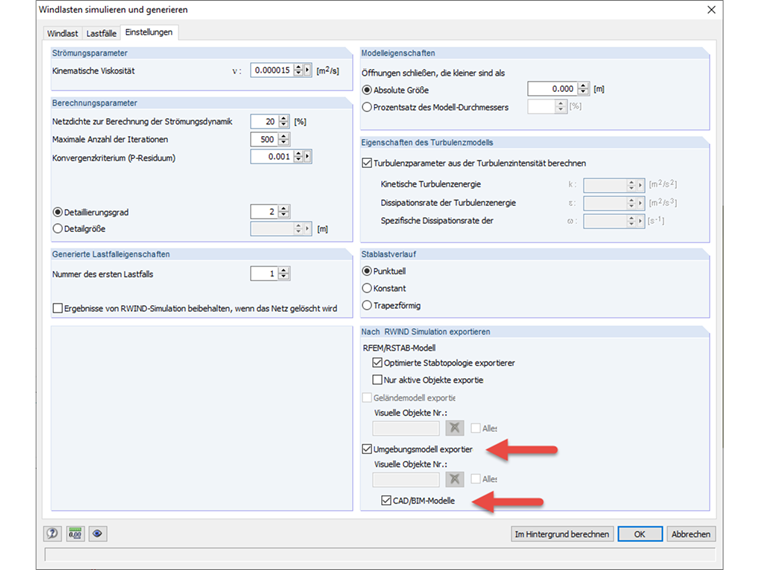

    Imagen 03 - Exportación del modelo CAD/BIM a RWIND Simulation
  8. En la pestaña "Casos de carga", seleccione la dirección del viento que se va a analizar y abra el entorno de RWIND Simulation con la función "Abrir en RWIND Simulation".
  9. Use el modelo IFC importado en RWIND Simulation.

Palabras clave

IFC Modelo de datos Importando Exportar Tekla Revit CAD Modelo de viento CoordinationView
