Comment importer un modèle IFC dans RWIND Simulation ?

Réponse

Le programme autonome RWIND Simulation ne permet actuellement que l'importation des géométries de modèles STL et VTP. Les modèles IFC ne peuvent actuellement être importés dans RWIND Simulation qu'à l'aide de l'interface intégrée du programme RFEM ou RSTAB. Pour ce faire, procédez comme suit :


  1. Créez un nouveau modèle RFEM ou RSTAB.
  2. Dans les Données de base, activez l'option «Activer le modèle CAO/BIM» dans l'onglet Options.

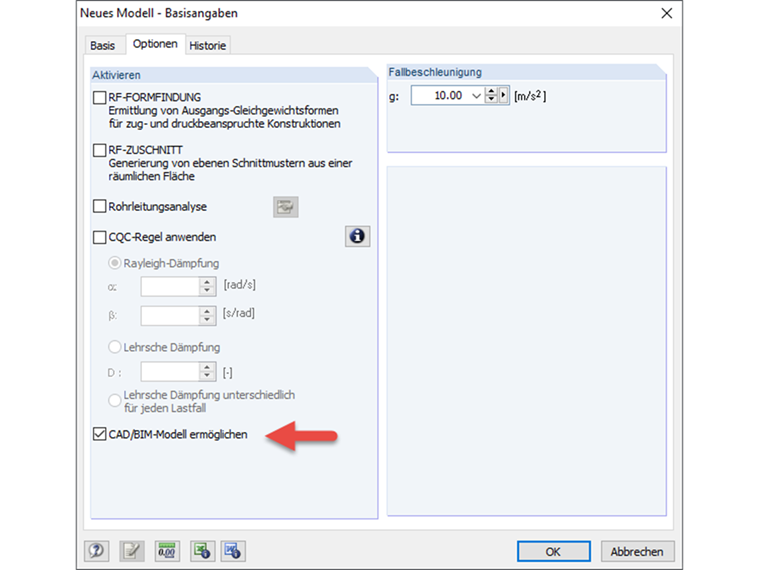

    Figure 01 - Activation de l'environnement de modèle CAO/BIM
  3. Utilisez la fonction «Importer un nouveau modèle - IFC» dans le navigateur de projet pour importer le modèle IFC de la vue de référence souhaité dans l'onglet «Modèle CAO/BIM».

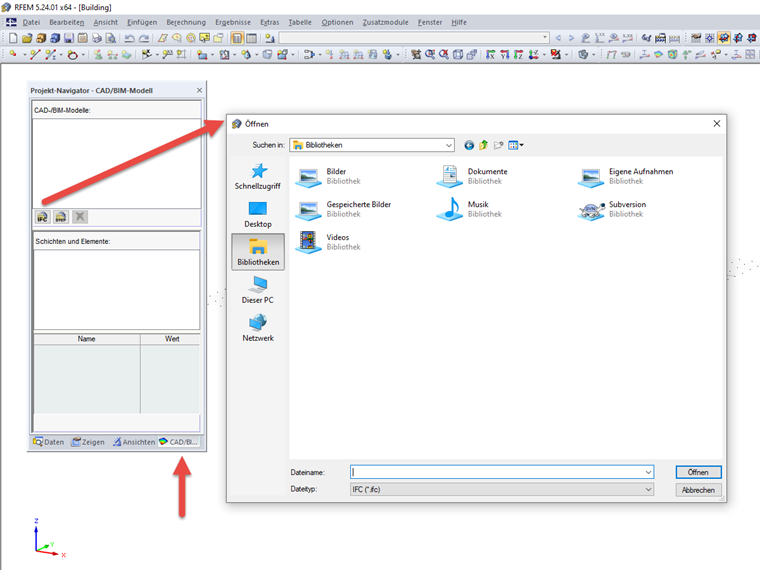

    Figure 02 - Importation IFC
  4. Modélisez une pseudo-surface sans l'influence de la géométrie du vent dans le corps du modèle IFC.
  5. Ouvrez l'interface «RWIND Simulation - Simuler et générer des charges de vent» dans le menu «Calcul».
  6. Spécifiez le vent à appliquer dans l'onglet «Charge de vent».
  7. Dans l'onglet «Paramètres», sélectionnez les options «Exporter le modèle environnant» et «Modèles CAO/BIM» dans la section «Exporter vers RWIND Simulation».

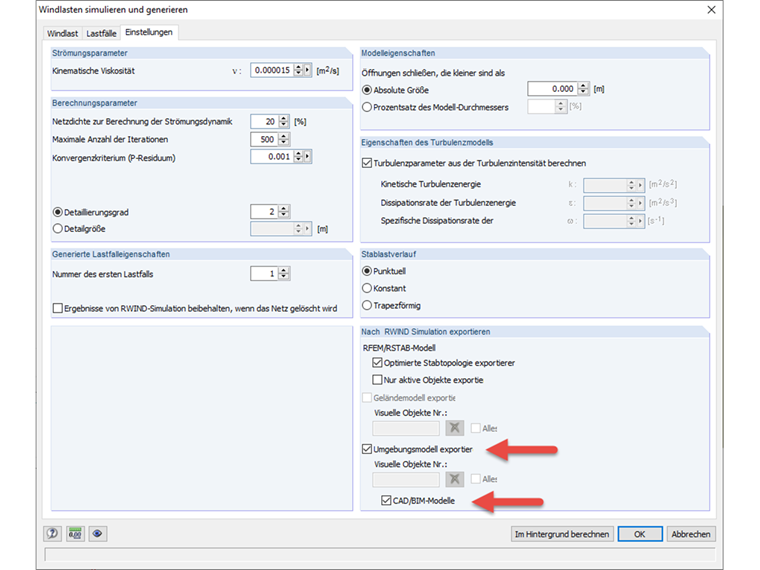

    Figure 03 - Exportation du modèle CAO/BIM vers RWIND Simulation
  8. Dans l'onglet «Cas de charge», sélectionnez la direction du vent à analyser et ouvrez l'environnement RWIND Simulation à l'aide de la fonction «Ouvrir dans RWIND Simulation».
  9. Utilisez le modèle IFC importé dans RWIND Simulation.
