- Legen Sie ein neues RFEM- bzw. RSTAB-Modell an.

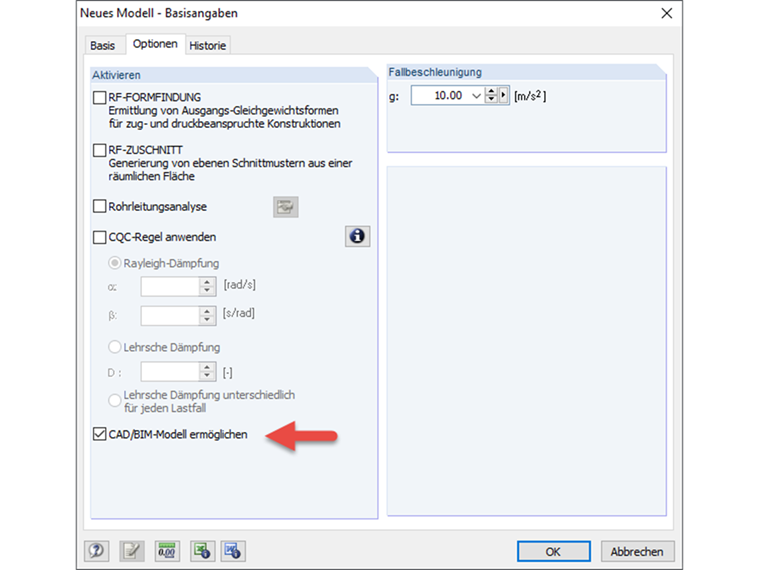

- Aktivieren Sie in den Basisangaben unter dem Register Optionen die "CAD/BIM-Modell ermöglichen" Option.

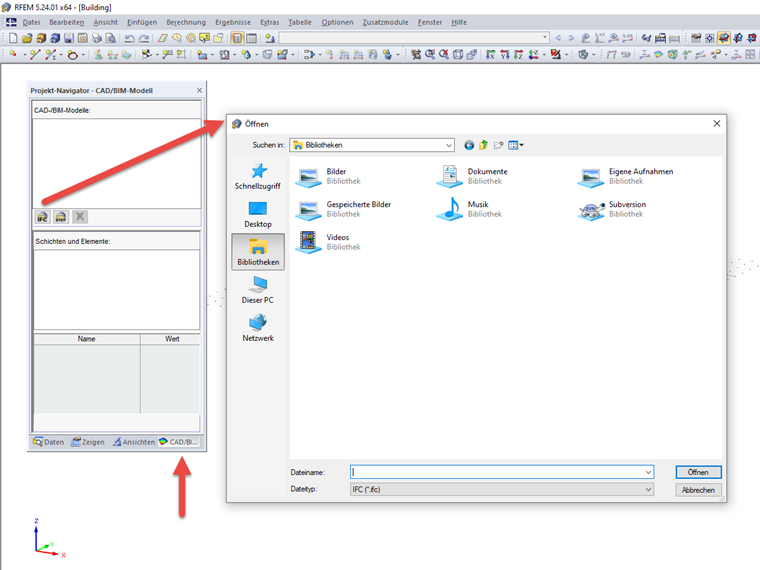

- Importieren Sie mit der Funktion "Neues Modell importieren - IFC" im Projektnavigator unter dem Register "CAD/BIM-Modell" das gewünschte Reference View IFC Modell.
- Modellieren Sie eine Pseudofläche ohne Einfluss auf die Windgeometrie innerhalb des IFC-Modellkörpers.
- Öffnen Sie die Schnittstelle "RWIND Simulation - Windlasten simulieren und generieren" unter dem Menü "Berechnung".
- Spezifizieren Sie im Register "Windlast" den aufzubringenden Wind.
- Aktivieren Sie im Register "Einstellungen" unter dem Abschnitt "Nach RWIND Simulation exportieren" die Optionen "Umgebungsmodell exportieren" und "CAD/BIM-Modelle".
- Markieren Sie im Register "Lastfälle" die zu untersuchende Windrichtung und öffnen die RWIND Simulation Umgebung mit der Funktion "In RWIND Simulation öffnen".
- Nutzen Sie das importierte IFC-Modell in RWIND Simulation.
Frage
Wie kann ich ein IFC-Modell in die RWIND Simulation Umgebung importieren?
