Respuesta:
Si la posición de la armadura adicional es diferente de la posición de la armadura básica, se determina un eje centroide ponderado común. Esto a su vez influye en el cálculo del ELS (por ejemplo, Ac, eff ).
Pregunta

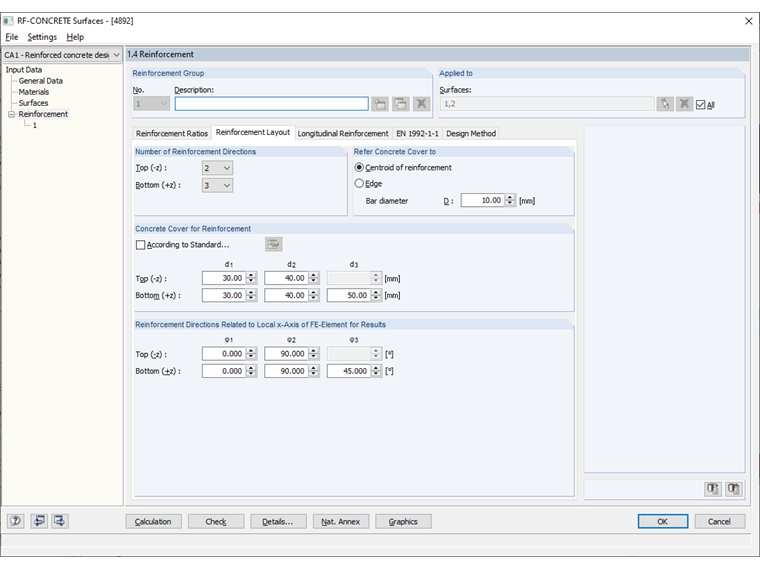

¿Cómo se considera la posición de la armadura adicional en RF-CONCRETE Surfaces al determinar hc, ef ?
