Antwort:
Wenn die Lage der Zusatzbewehrung unterschiedlich zur Lage der Grundbwehrung ist, dann wird eine gemeinsam gewichtete Schwerachse ermittelt. Dies hat wiederum einen Einfluss auf die GZG-Nachweise (z. B. Ac,eff).
Frage

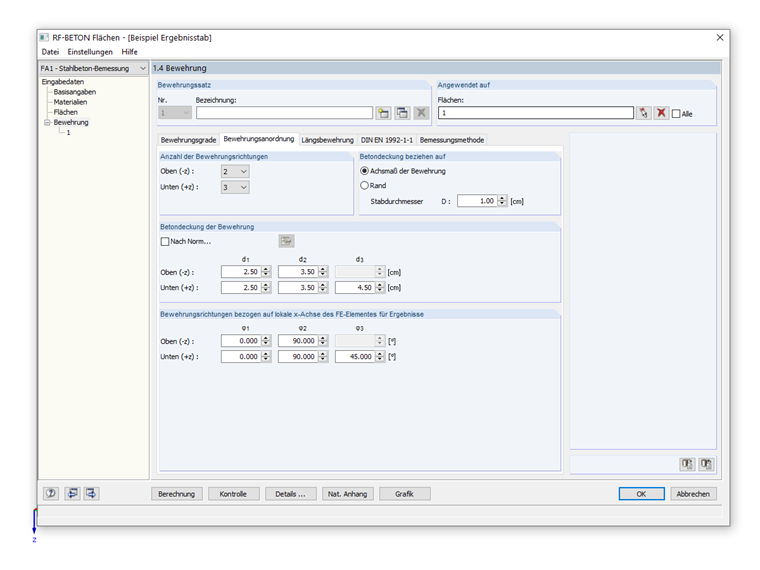

Wie wird in RF-BETON Flächen die Lage der Zusatzbewehrung bei der Ermittlung von hc,ef berücksichtigt?
