¿Es posible calcular soldaduras intermitentes en el módulo adicional CRANEWAY?
Respuesta

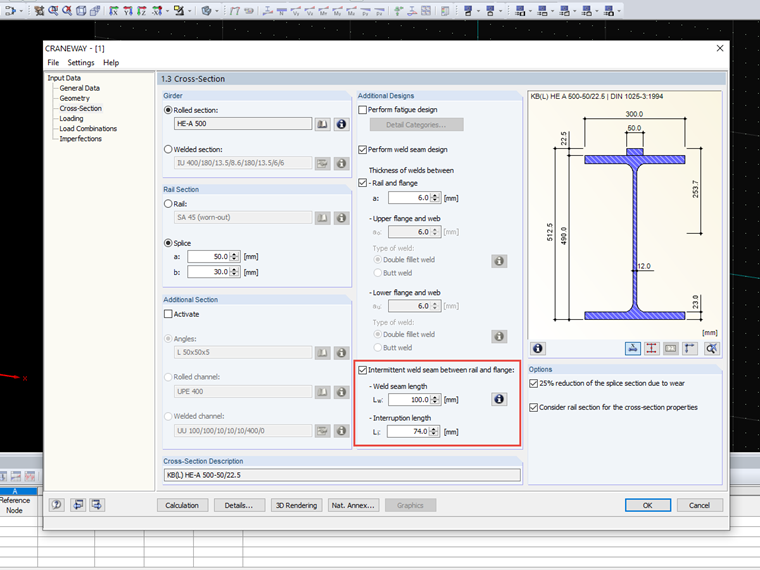

Sí, es posible. La opción Cordón de soldadura intermitente es adecuado si el cordón de soldadura entre el carril de la grúa y el ala no es continuo. Se supone una disposición opuesta paralela. Después de seleccionar la casilla de verificación, puede especificar la longitud del cordón de soldadura y la interrupción. Estas especificaciones se consideran en el diseño.
En nuestra página web, también puede encontrar un interesante artículo técnico sobre " Cálculo del estado límite último de las soldaduras de los carriles de vigas de grúa según EN 1993-6 ".
Palabras clave
Soldadura intermitente. Interrumpido Soldadura de junta
