¿Cómo puedo mostrar la deformación vertical de un pilar en el estado II? No puedo encontrar esta configuración para el cálculo del estado límite de servicio.
Respuesta

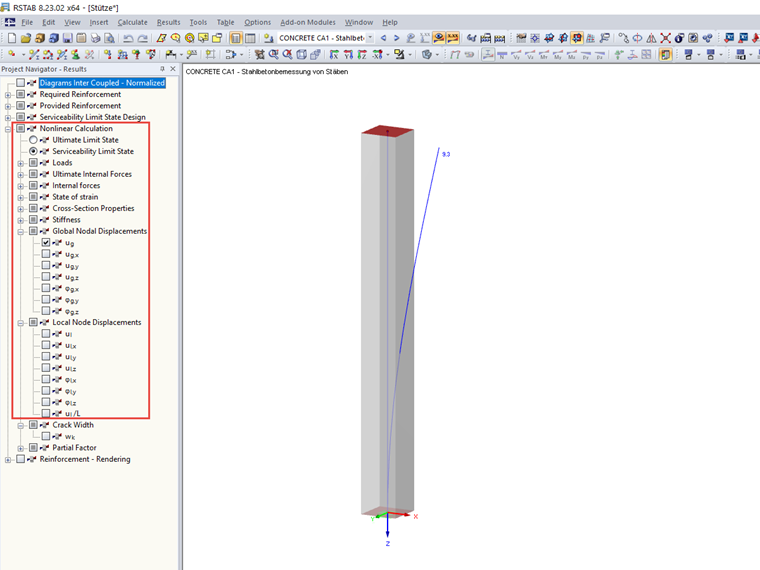

La deformación uz, local en la categoría "Cálculo del estado límite de servicio" sólo se refiere al método analítico simplificado. Sin embargo, en el caso de un cálculo no lineal, puede mostrar las deformaciones en la categoría "Análisis no lineal" para el estado límite de servicio utilizando la entrada "Desplazamiento en nudo ug ".
Palabras clave
Estado II (fisurado) Servicio cálculo del estado límite de servicio ELS Deformación
