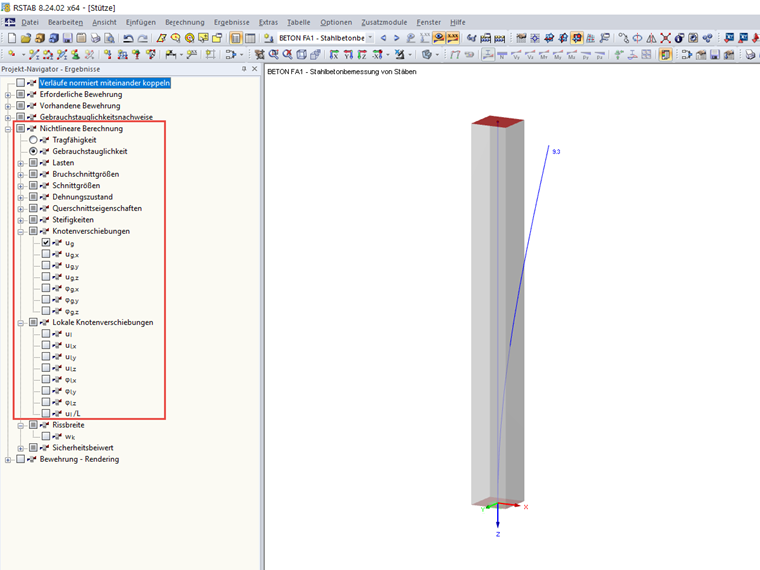

Die Verformung uz,lokal unter der Kategorie "Gebrauchstauglichkeitsnachweise" bezieht sich nur auf das vereinfachte analytische Verfahren. Bemisst man jedoch nichtlinear, so können die Verformungen in der Kategorie "Nichtlineare Berechnung" beispielsweise mit dem Eintrag "Knotenverschiebung ug" für die Gebrauchstauglichkeit dargestellt werden.
