Respuesta:
Los casos de carga marcados en rojo, como LC4 en la imagen, no se pueden diseñar: Tal caso de carga no contiene ninguna carga o solo contiene imperfecciones. Cuando trasfiere un caso de carga así, aparece un aviso correspondiente.

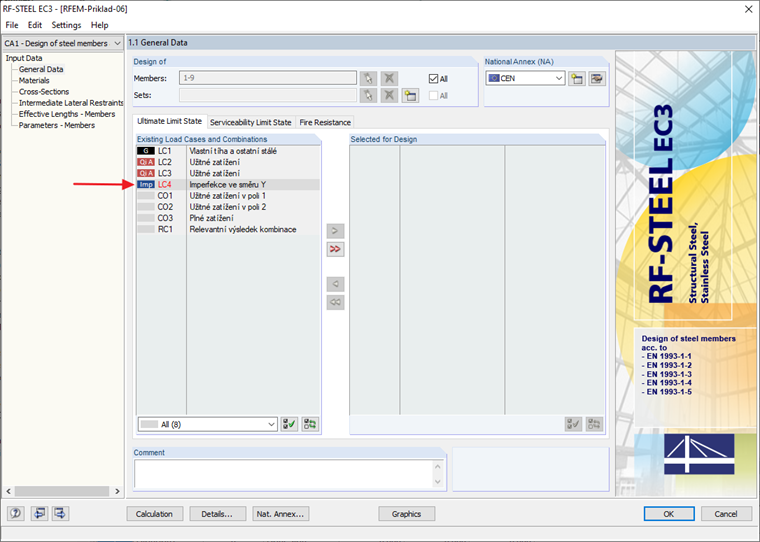

Casos de carga mostrados en rojo en STEEL EC3
¿Por qué algunos casos de carga se muestran en rojo en RF -STEEL EC3?
