Odpověď:

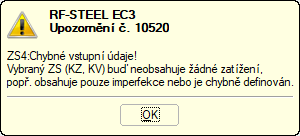

Pokud jsou zatěžovací stavy červeně označeny, jako např. ZS4 na obrázku, nelze je posoudit: v takovém případě jim totiž nebyla přiřazena žádná zatížení nebo obsahují výlučně imperfekce. Při převodu daného zatěžovacího stavu se zobrazí příslušné upozornění.
zatěžovací stavy jsou zobrazeny v STEEL EC3 červeně
Proč jsou některé zatěžovací stavy zobrazeny v přídavném modulu RF-STEEL EC3 červeně?
