Respuesta:

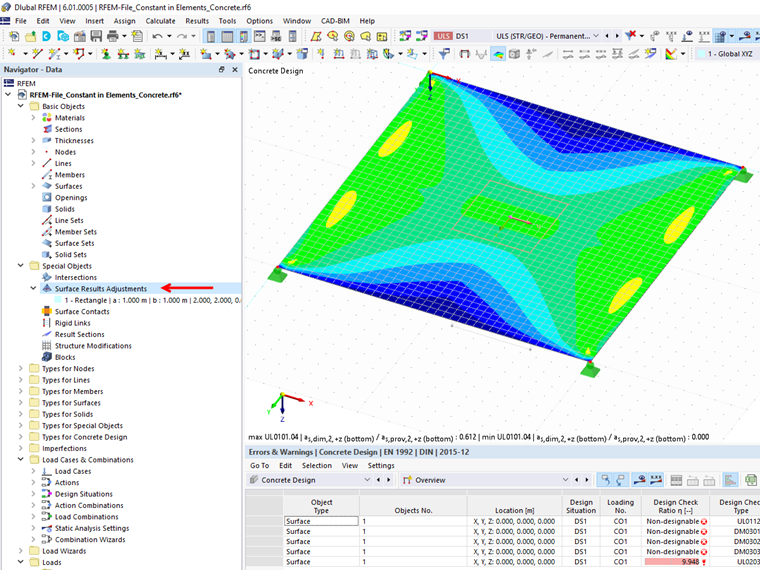

Las regiones medias, que aún se conocen de RFEM 5, se denominan "Ajustes de resultados de superficie" en RFEM 6.
Puede encontrarlos en "Objetos especiales".
Ajuste de los resultados de la superficie en RFEM 6
¿Dónde puedo introducir regiones medias o ajustes de resultados de superficie en RFEM 6?
