Odpowiedź:

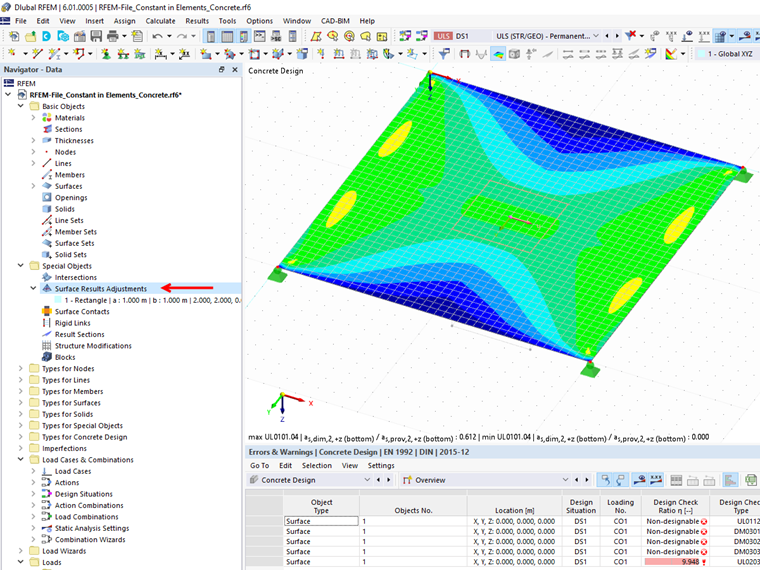

Obszary uśredniania, które nadal są znane z programu RFEM 5, w programie RFEM 6 nazywane są „Korektami wyników powierzchni”.
Można je znaleźć w sekcji „Obiekty specjalne”.
Korekta wyników powierzchni w RFEM 6
Gdzie w programie RFEM 6 można wprowadzić obszary uśredniania lub korekty wyników powierzchni?
