refinamiento de la malla de EF

¿Cómo puedo definir un refinamiento de malla de EF en RFEM 6? En RFEM 5, esto estaba disponible en el navegador de datos.


Respuesta:

Los refinamientos de malla de elementos finitos también se pueden encontrar en el navegador de datos en RFEM 6 en "Tipos para nudos", "Tipos para líneas", "Tipos para superficies" y "Tipos para sólidos".
Dependiendo del tipo de refinamiento de malla de EF, puede definir refinamientos de malla de nudos, refinamientos de malla de líneas, refinamientos de malla de superficie y refinamientos de malla de sólidos.

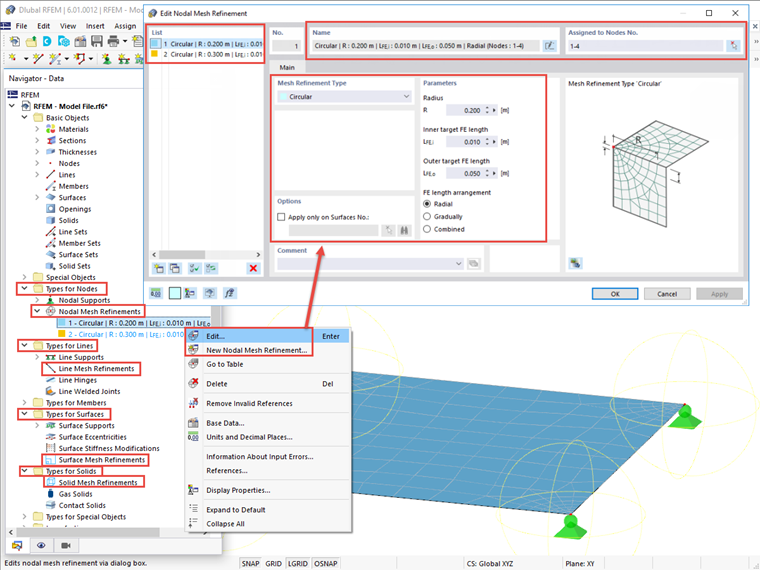

Los parámetros respectivos se deben definir en el cuadro de diálogo correspondiente (por ejemplo, "Nuevo refinamiento de malla en nudo"), ver imagen.


Puede crear varios refinamientos de malla al mismo tiempo en la lista de la izquierda. También puede usar/asignar el refinamiento de la malla en un momento posterior.
