Zagęszczenie siatki ES

Wstecz

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

31. grudnia 2021

005170

Bastian Ackermann

Modelowanie | Konstrukcja

RFEM 6

Analiza Elementów Skończonych

Jak zdefiniować zagęszczenie siatki ES w programie RFEM 6? W programie RFEM 5 opcja ta była dostępna w nawigatorze Dane.

Odpowiedź

Zagęszczenie siatki ES można również znaleźć w nawigatorze Dane w programie RFEM 6, w pozycjach „Typy dla węzłów”, „Typy dla linii”, „Typy dla powierzchni” oraz „Typy dla brył”.
W zależności od typu zagęszczenia siatki ES można zdefiniować zagęszczenie siatki węzłowej, zagęszczenie siatki liniowej, zagęszczenie siatki powierzchniowej i zagęszczenie siatki bryłowej.

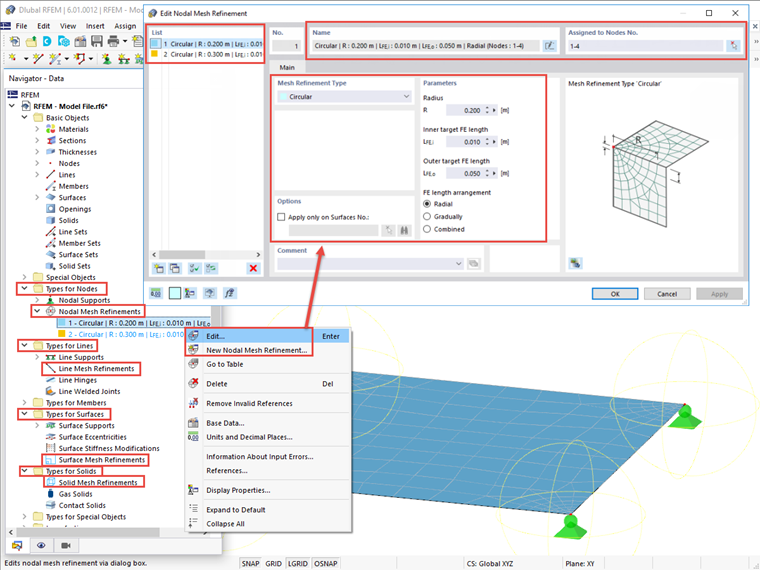

W tym celu należy zdefiniować odpowiednie parametry w odpowiednim oknie dialogowym (na przykład „Nowe zagęszczenie siatki węzłowej”), patrz rysunek.

Zagęszczenie siatki ES

Na liście po lewej stronie można jednocześnie utworzyć kilka zagęszczeń siatki. Istnieje też możliwość późniejszego zastosowania/przypisania zagęszczenia siatki.
