Cimentación de superficie elástica con alta constante elástica
Respuesta

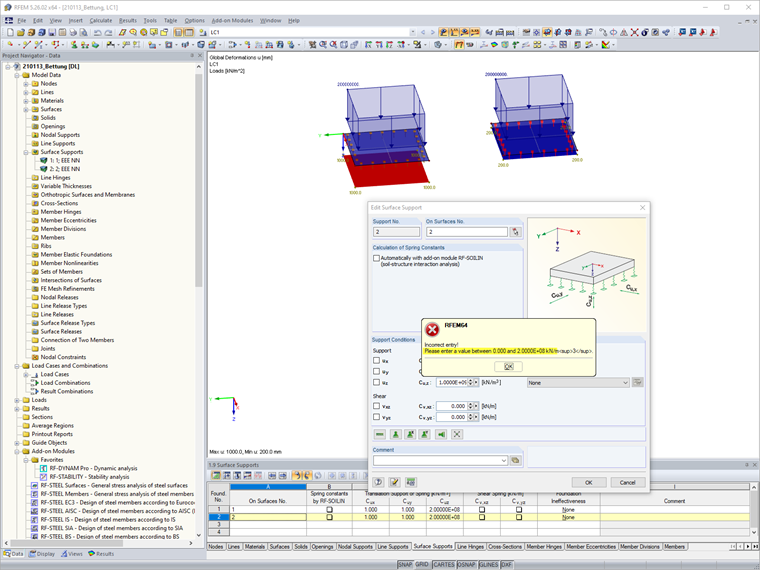

La entrada directa de una constante elástica de la cimentación de la superficie es posible con un máximo de 2 * 10 8 kN/m 3 .

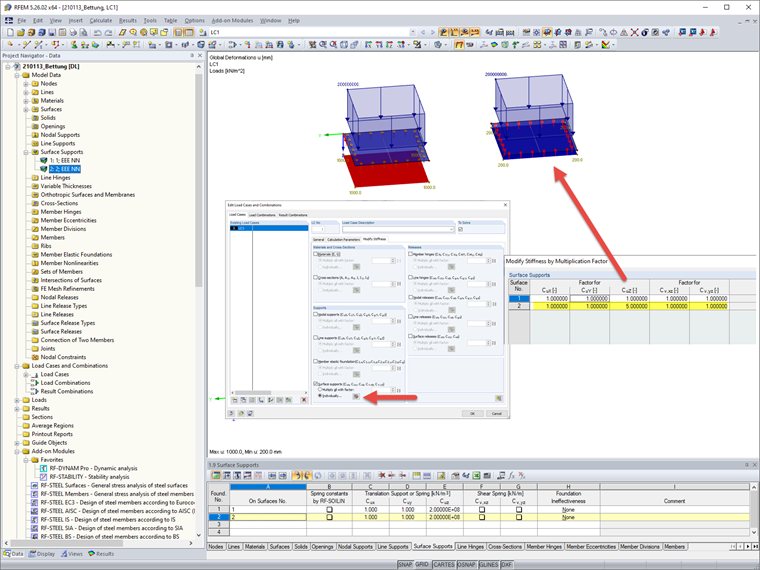

Sin embargo, puede editar las rigideces de sus apoyos de superficie en sus casos de carga o incluso combinaciones de carga. Si multiplica el valor de la constante del muelle por el factor 5, también puede ver un apoyo más rígido en los resultados.
Preste atención al control de la modificación de la rigidez, como se explica en la pregunta frecuente 4212.
Palabras clave
Aumentar la cimentación de la superficie Multiplicar la base de la superficie Valor alto
Enlaces
- Vistas 192x
- Actualizado 14. enero 2022
