Domanda:
Ho modellato una piastra di acciaio che poggia su una soletta di cemento. La piastra di acciaio si deforma attraverso la piastra di cemento armato. Se aggiungo una fondazione di superficie alla piastra di acciaio, la soletta di cemento non sarà sottoposta ad alcun carico.

Come posso creare il contatto tra la piastra in acciaio e la piastra in calcestruzzo? Come posso modellare il sollevamento per la trazione?

Risposta:
Se le superfici non sono collegate tra loro (utilizzando superfici o aste), possono deformarsi "l'una nell'altra". La collisione o il contatto degli elementi scollegati non possono essere presi in considerazione nel calcolo.

Inserendo la fondazione di superficie, la piastra di acciaio viene trattenuta globalmente. Poiché non vi è alcun collegamento con la soletta in calcestruzzo, eventuali forze interne vengono impartite ad essa.

È quindi necessario collegare le due superfici tra loro. Questo può essere fatto usando superfici o aste.

Per consentire il sollevamento in trazione, è possibile creare un solido di contatto che collega entrambe le superfici.

Oltre alla rottura per forze di compressione o trazione, l'opzione Contatto solido consente di definire proprietà aggiuntive. Questi includono, ad esempio, diversi coefficienti di attrito della superficie tra loro.

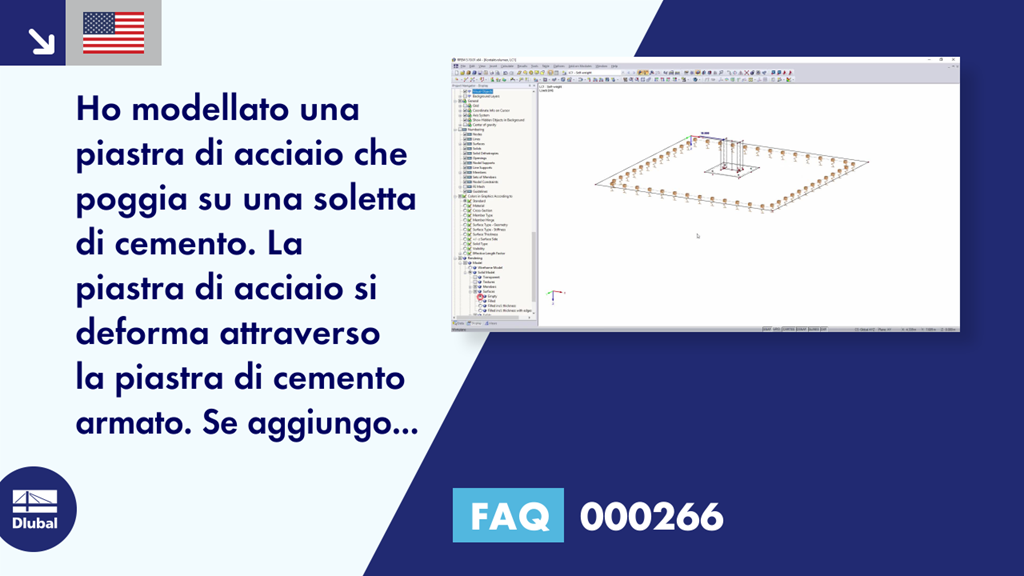

Un esempio di tale modellazione può essere visto nelle immagini allegate. In questo caso, una piastra di estremità è stata accoppiata alla soletta del pavimento per mezzo di un solido di contatto (rottura sotto trazione). Le forze di trazione sono trasferite alla soletta di calcestruzzo per mezzo di ancoraggi.

Il problema del contatto può essere modellato in RFEM. Viene creato un solido tra il calcestruzzo e la piastra di acciaio. Il solido ha la proprietà Contact.

Per il contatto, è possibile definire le proprietà non lineari perpendicolari e parallele al piano della piastra.
