FAQ 003262 | Qual è il modo più semplice per definire graficamente una superficie poligonale?

Name: FAQ 003262 | Qual è il modo più semplice per definire graficamente una superficie poligonale?
Uploaded: 2019-09-30T00:00:00.000+01:00

Domanda:

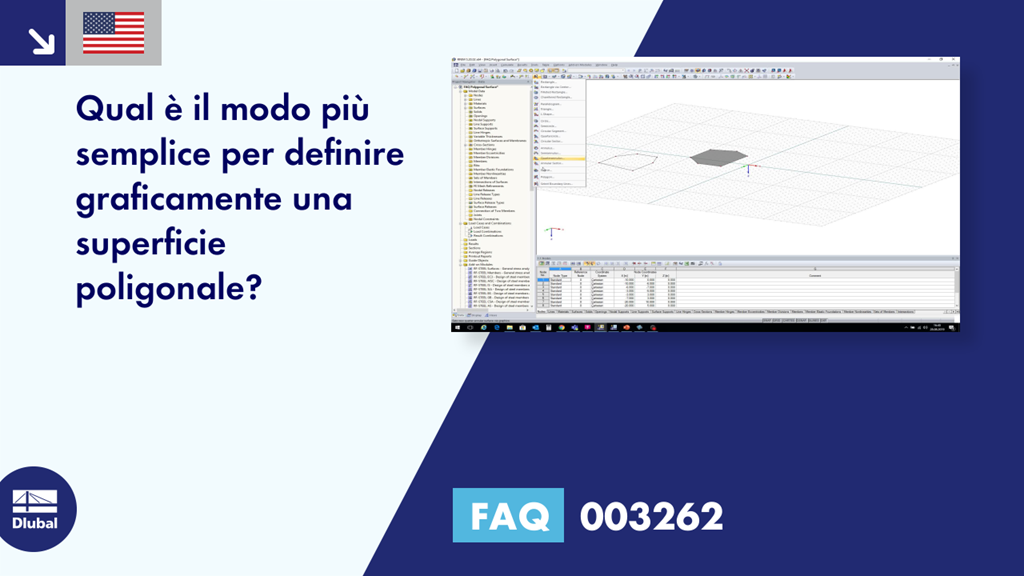

Qual è il modo più semplice per definire graficamente una superficie poligonale?

Risposta:
Ci sono fondamentalmente due opzioni:

Se non sono ancora state definite linee strutturali, è possibile definire una superficie poligonale utilizzando la barra dei menu → "Inserisci" → "Dati modello" → "Superfici" → "Piano" → "Grafica" → "Poligono", vedere la Figura 1

Se le linee strutturali sono già state definite, è possibile definire una superficie poligonale tramite la barra dei menu → "Inserisci" → "Dati modello" → "Superfici" → "Piano" → "Graficamente" → "Seleziona linee di contorno", vedi la Figura 2
